Popis

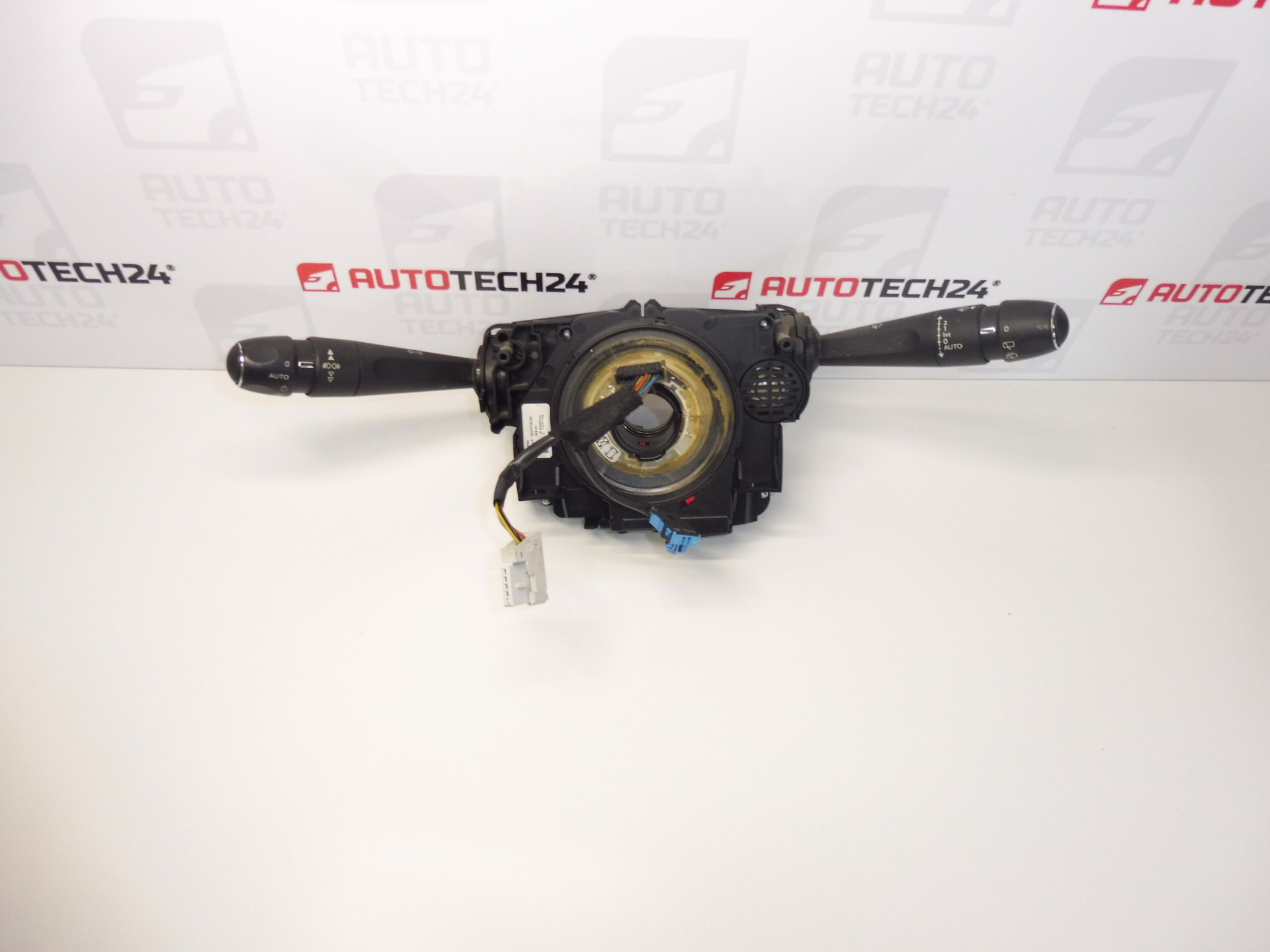

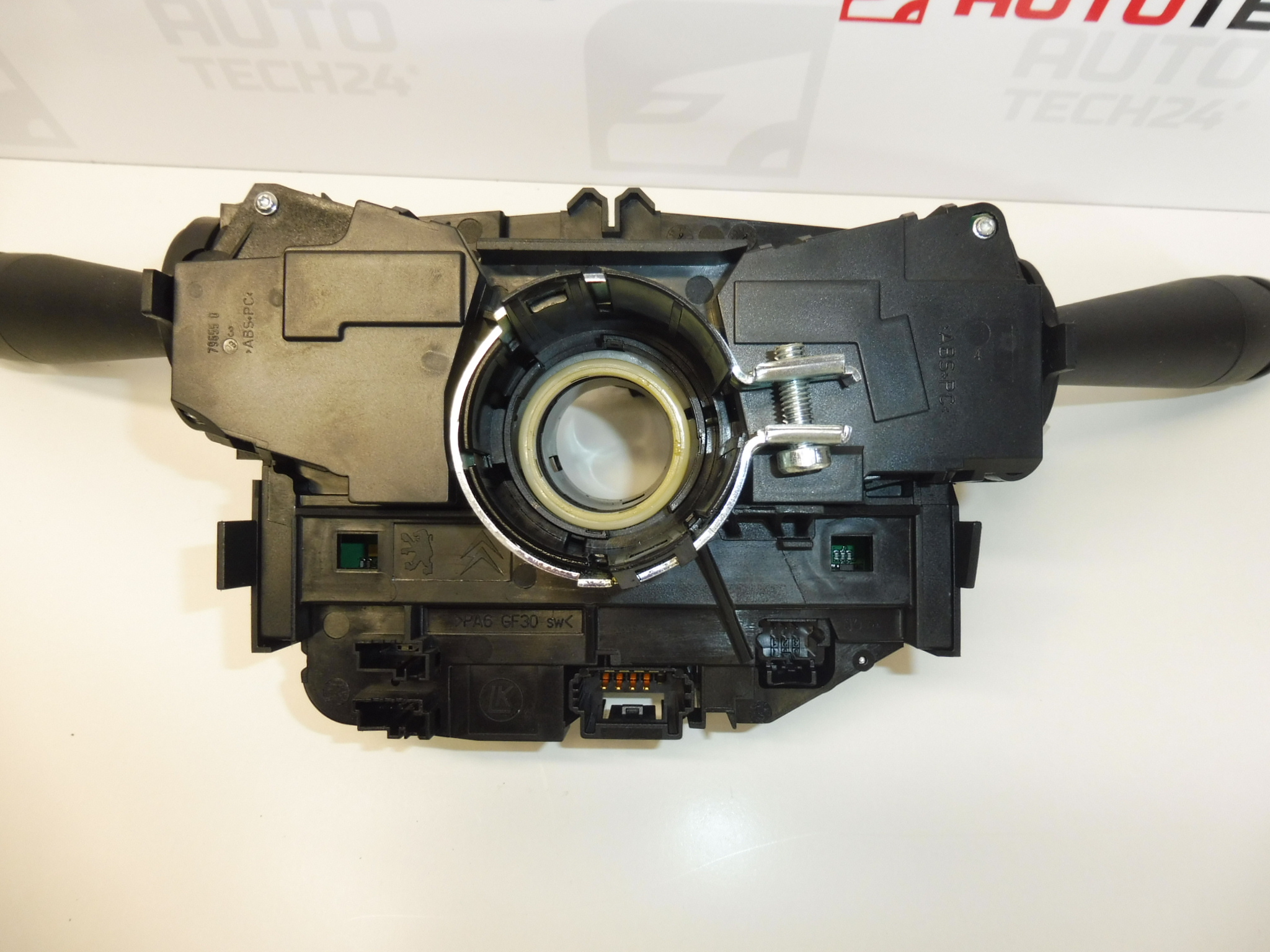

Ovladače pod volantem, páčky COM2008P pro vozy Citroen C4 II, Peugeot 508, DS4 a DS5
Ovládají světla, mlhovky, přední a zadní stěrače, blinkry, klakson, palubní počítač
Popis dílu
Použité ovladače pod volantem COM2008P sdružují ovládání osvětlení, směrových světel, stěračů a dalších uvedených funkcí do jednoho celku. Jsou určené jako náhradní díl při závadě původních páček, například pokud některá funkce nereaguje, pracuje přerušovaně nebo je ovladač mechanicky poškozený. Před výměnou je důležité odlišit závadu samotných páček od problému v kabeláži či navazujícím elektrickém obvodu.
Při hledání náhrady jsou zásadní označení 96759252XT a 6243C6. Porovnejte je s původním dílem společně s provedením konektorů, uchycením a rozsahem ovládaných funkcí. Samotná shoda modelu vozu nemusí znamenat shodné provedení ovladačů. Správně zvolený použitý díl představuje praktickou alternativu k nákupu nového celku.
Technické informace
- Výrobce: neuvedeno
- Model: Citroen C4 II, DS4, DS5, Puegeot 508 (názvy podle dodaných štítků)
- Další čísla: neuvedeno
- Typové označení: COM2008P
- Druh dílu: ovladače pod volantem, páčkový ovládací celek
- Ovládané funkce: světla, mlhovky, přední a zadní stěrače, blinkry, klakson a palubní počítač
- Stav: použitý autodíl
- Ročníky a motorizace: neuvedeno
Kódy produktů
- Kódy produktů: 96759252XT, 6243C6
- Označení ovladačů: COM2008P
Čísla porovnejte s označením demontovaného celku. Vedle čísel zkontrolujte také shodu ovládacích prvků a jejich funkcí; podobný vzhled páček sám o sobě nestačí.
Doporučení k montáži
Obecně pro tento typ dílu platí: následující postup je orientační pro výměnu elektrických ovladačů pod volantem. Přesný způsob demontáže, bezpečnostní opatření a případné diagnostické úkony závisejí na konkrétním modelu a provedení vozu. Podklady neurčují, zda je při výměně tohoto kusu nutné sejmout volant nebo zasahovat do systému airbagu.
1) Před montáží
- Ověřte, že příčinou potíží jsou skutečně ovladače, nikoli poškozené vedení, konektor nebo jiná součást příslušného obvodu.
- Porovnejte produktová čísla, označení COM2008P, počet a tvar konektorů, uchycení, symboly na páčkách a rozsah funkcí se starým kusem.
- Prohlédněte použitý díl: zaměřte se na praskliny, poškozené západky, ohnuté kontakty, korozi a stopy po vlhkosti.
- Jemně vyzkoušejte pohyb páček a ovládacích prvků. Neměly by se zadrhávat ani vyžadovat nepřiměřenou sílu.
- Připravte si servisní postup pro daný vůz, zejména pravidla pro odpojení baterie a případnou práci v blízkosti airbagu.
2) Potřebné nářadí a materiál
- Běžné ruční nářadí odpovídající použitým spojovacím prvkům.
- Plastové přípravky pro šetrnou demontáž krytů a vhodné osvětlení.
- Pomůcky pro označení konektorů, nádoba na spojovací materiál a čistá netřepivá utěrka.
- Podle servisního postupu diagnostické vybavení vhodné pro konkrétní vůz.
3) Postup montáže krok za krokem
- Vozidlo bezpečně zajistěte proti pohybu, vypněte spotřebiče a ukončete zapalování.
- Dodržte postup výrobce pro přechod elektroniky do klidového stavu a odpojení baterie. Před další prací vyčkejte předepsanou dobu.
- Zpřístupněte ovladače demontáží potřebných krytů podle servisní dokumentace. Plastové západky uvolňujte bez násilí.
- Pokud přístup vyžaduje demontáž volantu nebo airbagu, pokračujte pouze s odpovídajícími znalostmi a podle postupu výrobce. Konektory airbagu neproměřujte běžným multimetrem ani zkoušečkou.
- Před odpojením si zaznamenejte vedení kabeláže a polohu konektorů. Uvolněte jejich pojistky a rozpojte je tahem za tělo konektoru, nikoli za vodiče.
- Uvolněte upevnění původního ovládacího celku a opatrně jej vyjměte. Zabraňte poškození okolní kabeláže a navazujících součástí.
- Porovnejte oba díly vedle sebe. Zkontrolujte dosedací plochy, úchyty a konektory; případné nečistoty v okolí odstraňte bez zanesení dovnitř ovladačů.
- Náhradní celek usaďte do správné polohy bez páčení a zajistěte jej podle servisního postupu. Spojovací prvky utahujte podle dokumentace výrobce.
- Zapojte konektory až do zajištění pojistek. Kabeláž veďte původní trasou tak, aby nebyla napnutá, přiskřípnutá ani v kontaktu s pohyblivými částmi.
- Namontujte zpět demontované součásti a kryty. Baterii připojte podle postupu výrobce a proveďte případné předepsané inicializace nebo diagnostické kontroly.
4) Kontroly po montáži a ověření funkce
Nejprve na stojícím vozidle postupně ověřte světla, mlhovky, blinkry, klakson, ovládání palubního počítače a předních i zadních stěračů podle výbavy vozu. Stěrače nezkoušejte na suchém nebo namrzlém skle. Zkontrolujte chod páček, správné reakce jednotlivých poloh a případná varovná hlášení. Krátkou zkušební jízdu proveďte až po úspěšné kontrole bezpečnostně důležitých funkcí; během jízdy ovladače zkoušejte pouze tehdy, když to dopravní situace bezpečně dovoluje.
5) Nejčastější chyby při montáži a jak jim předejít
- Výběr pouze podle vzhledu: porovnejte kódy, konektory i funkční provedení.
- Násilné rozpojování konektorů: nejprve uvolněte jejich pojistky, netahejte za kabely.
- Přiskřípnutá kabeláž: před nasazením krytů zkontrolujte její vedení a volnost.
- Přetažené upevnění: dodržte servisní postup, aby nepraskly plastové úchyty.
- Vynechání bezpečnostního postupu: respektujte pravidla odpojení baterie a případné manipulace s airbagem.
- Neúplné vyzkoušení: prověřte všechny uvedené funkce, nejen tu, kvůli které byl původní díl měněn.
Důvody, proč dochází k poničení dílu
U páčkových ovladačů tohoto typu bývají obecnými příčinami poškození následující vlivy. Nejde o zjištěný stav nebo historii nabízeného kusu.
- Mechanické opotřebení: opakované používání zatěžuje přepínací mechanismy a aretace páček.
- Opotřebení či znečištění kontaktů: může vést k přerušovanému nebo nespolehlivému ovládání funkcí.
- Vlhkost a nečistoty: podporují korozi kontaktů a mohou narušovat chod mechanismu.
- Nadměrná síla nebo náraz: hrozí zlomení páčky, poškození krytu či upevňovacích bodů.
- Neodborná demontáž a montáž: násilné páčení, tahání za vodiče nebo nesprávné usazení mohou poškodit i jinak funkční díl.
