Popis

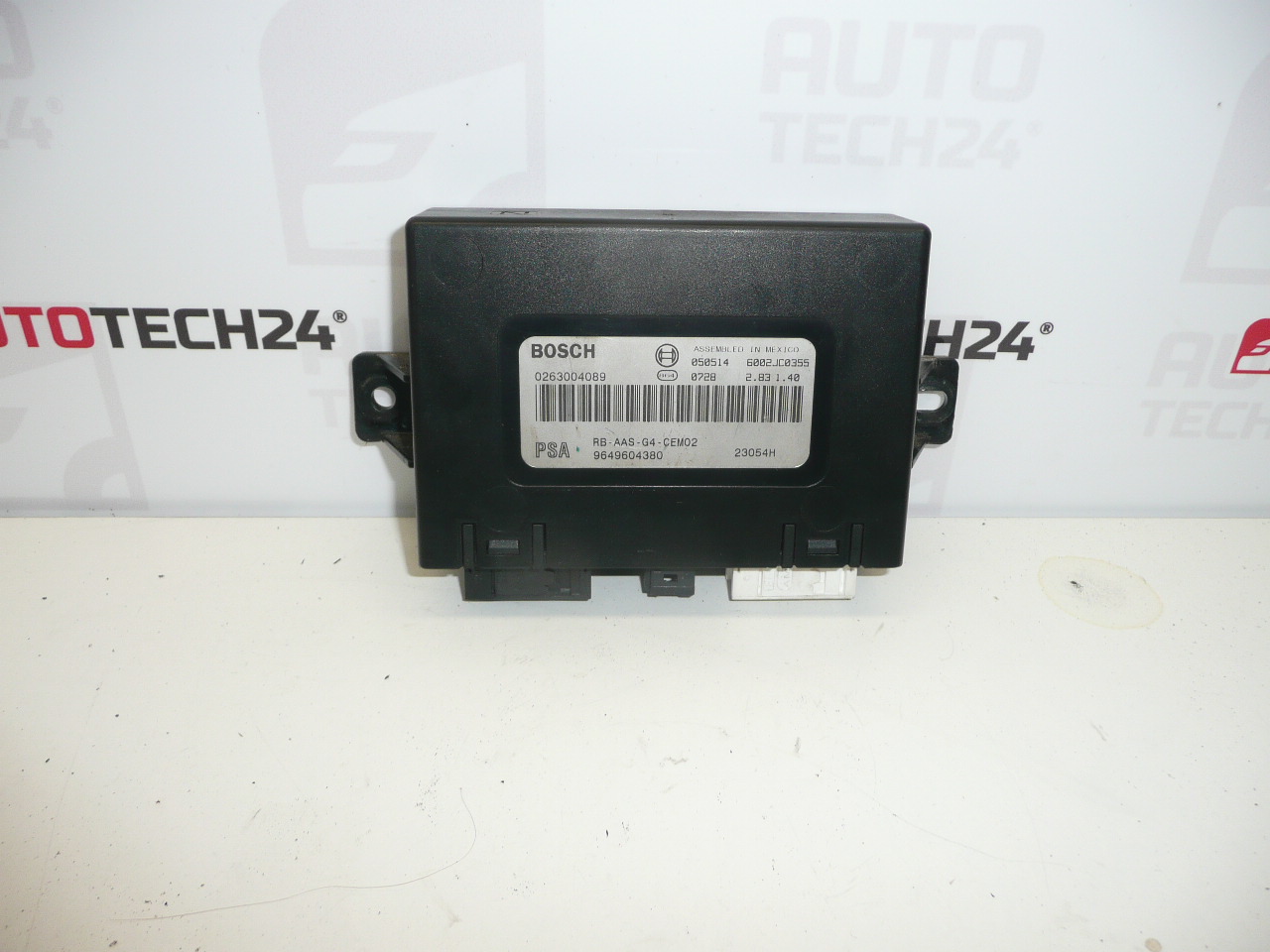

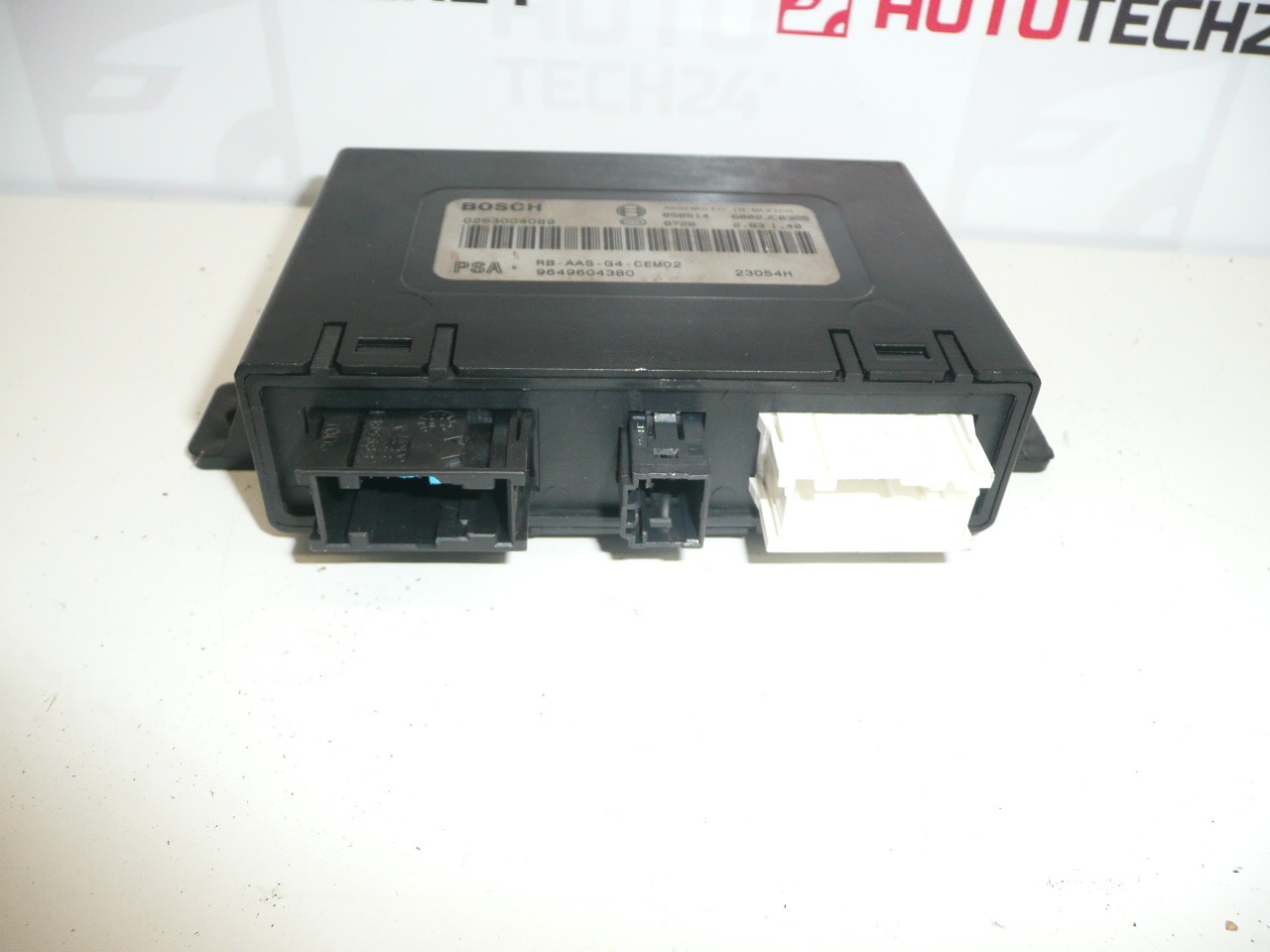

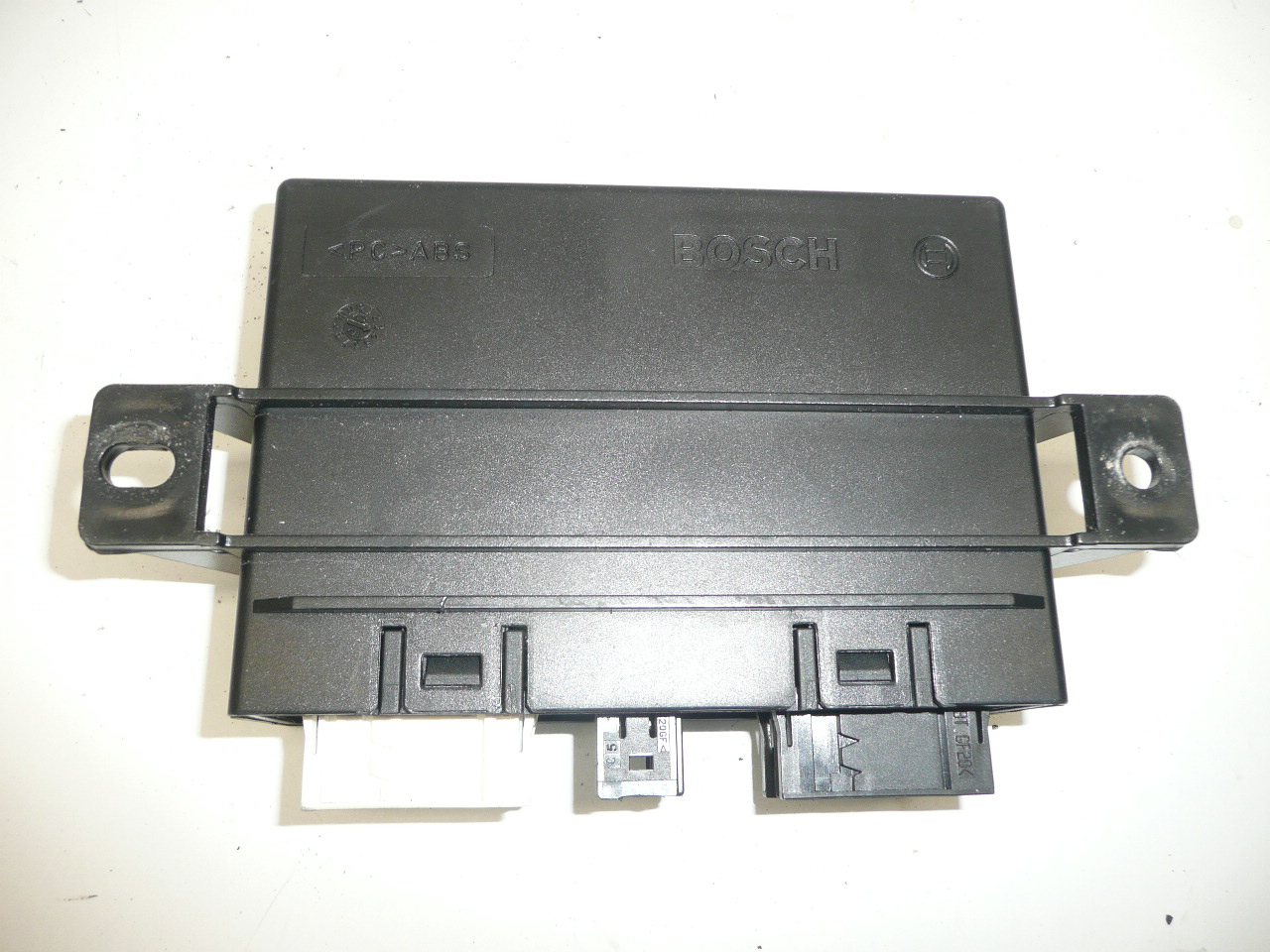

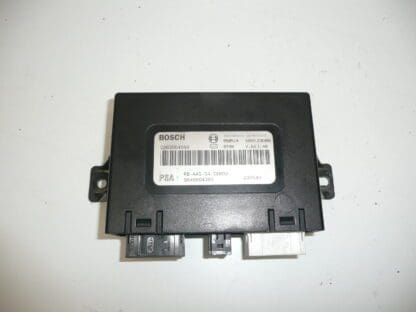

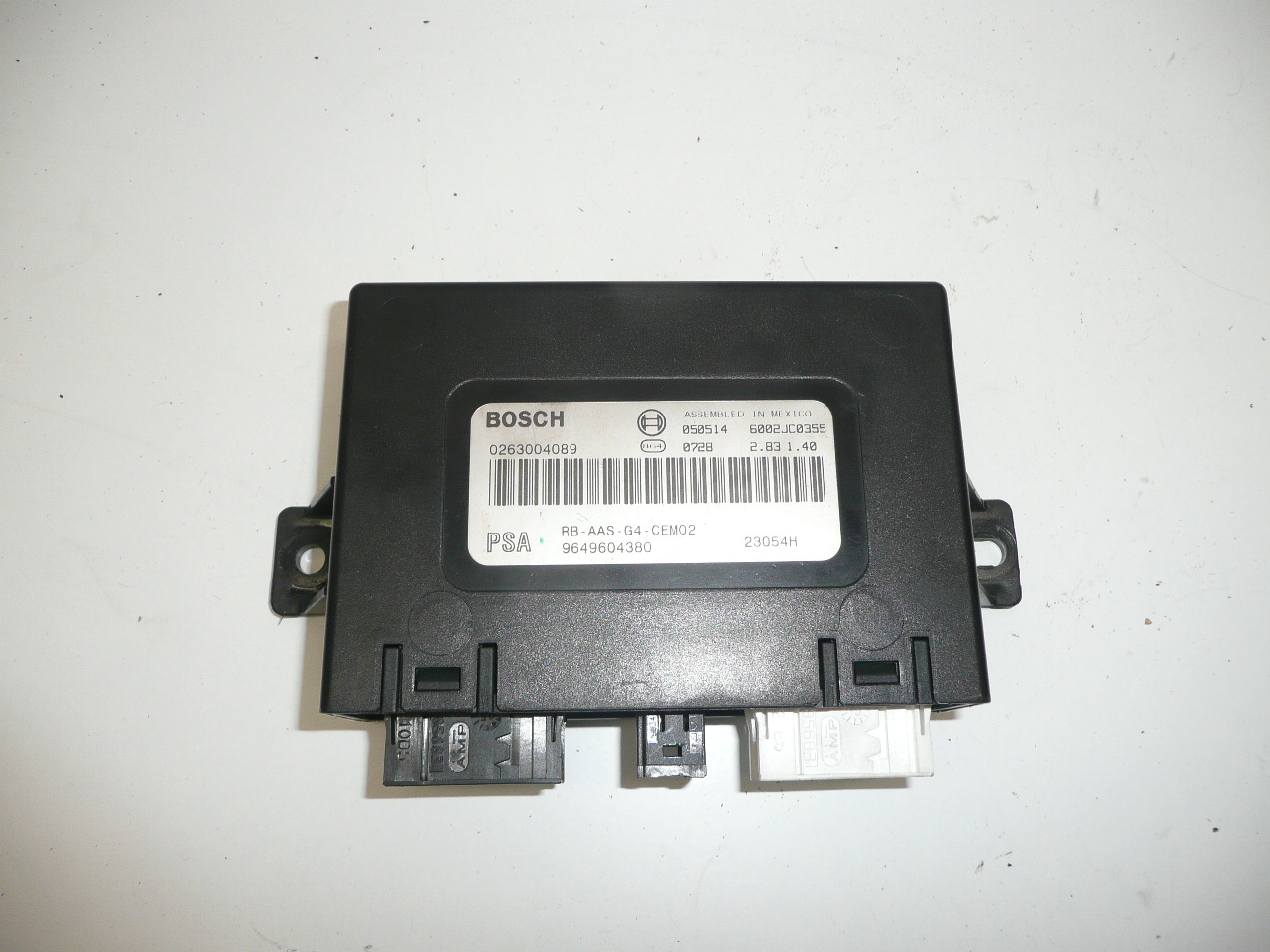

Řídící jednotka parkovací asisistent BOSCH pro vozy CITROEN PEUGEOT
Přední i zadní sensory
Je z 2006 CITROEN C5
Popis dílu
Tato ECU Bosch (řídicí jednotka parkovacího asistenta) slouží k vyhodnocování signálů z parkovacích senzorů a řízení funkce parkovací asistence. Podle podkladů je určena pro vozy Citroën/Peugeot (Stellantis) a podporuje přední i zadní senzory. Jedná se o použitý originální díl, vhodný jako náhrada při závadách parkovacích senzorů nebo nefunkčním parkovacím asistentu, kdy je podezření na vadnou řídicí jednotku.
Nejčastěji se tento typ dílu hledá podle čísla – proto v popisu uvádíme všechna známá OE/produktová označení pro snadné dohledání a spárování se starým kusem.
Technické informace
- Výrobce: BOSCH
- Model: Citroën C5
- Další čísla: 6590A3, 6590A4, 6590A1, 6590A2
Kódy produktů
- Kódy produktů: 9649604380, 0263004089, 6590A3, 6590A4, 6590A1, 6590A2
Doporučení k montáži
Obecně/typicky pro řídicí jednotky parkovacího asistenta platí, že přesný postup se může lišit podle konkrétního provedení vozu a kabeláže. Níže je bezpečný praktický postup, jak při výměně postupovat.
1) Před montáží
- Porovnejte se starým dílem všechna čísla na štítku (zejména 9649604380, 0263004089 a řadu 6590A*).
- Zkontrolujte stav konektorů: ulomené západky, ohnuté piny, známky koroze nebo zatečení.
- Prohlédněte tělo jednotky na praskliny a mechanické poškození.
- Pokud původní závada souvisela s vlhkostí, ověřte i stav okolní kabeláže a konektorů (oxidace bývá častý problém).
2) Potřebné nářadí a materiál
- Základní sada ručního nářadí (šroubováky, gola/sada bitů dle použitého spojovacího materiálu)
- Plastové páčidlo na demontáž krytů/čalounění (dle umístění)
- Čistič elektrických kontaktů a suchý hadřík
- Izolační páska / vázací pásky pro zajištění kabeláže (dle potřeby)
3) Postup montáže krok za krokem
- Vypněte zapalování, vyjměte klíč a vyčkejte krátkou dobu na uspání systémů (typicky u moderních aut).
- Odpojte baterii (minimalizujete riziko zkratu a poškození elektroniky).
- Zajistěte přístup k jednotce parkovacího asistenta (demontujte potřebné kryty/čalounění dle konkrétního vozu).
- Vyfoťte si zapojení a vedení kabeláže pro snadné zpětné složení.
- Uvolněte konektory: odjistěte pojistky/západky a konektory vytahujte rovně, bez páčení za kabely.
- Vyšroubujte/odemkněte uchycení jednotky a jednotku vyjměte.
- Zkontrolujte konektory na autě (oxidace, vlhkost). V případě potřeby šetrně vyčistěte kontakty čističem.
- Namontujte náhradní jednotku do držáku/uchycení ve stejné poloze jako původní kus.
- Připojte konektory až na doraz a zajistěte jejich pojistky, aby nedocházelo k výpadkům kontaktu.
- Zkontrolujte, že kabeláž není pnutá, není přiskřípnutá a je správně uložená.
- Namontujte zpět všechny kryty/čalounění.
- Připojte baterii a zapněte zapalování.
4) Kontroly po montáži a zkušební jízda/ověření funkce
- Ověřte, že se parkovací asistent aktivuje a reaguje na překážky pro přední i zadní senzory (dle výbavy vozu).
- Sledujte, zda se neobjevují výpadky funkce při otřesech (typicky nedocvaknutý konektor).
- Pokud je k dispozici diagnostika, zkontrolujte, zda systém nehlásí závadu a zda komunikace jednotky probíhá stabilně.
5) Nejčastější chyby při montáži + jak jim předejít
- Odpojování/připojování konektorů pod napětím → vždy odpojte baterii.
- Nedotažené/nedocvaknuté konektory → zkontrolujte zajištění pojistek a dosednutí na doraz.
- Záměna jednotky podle podobného vzhledu → rozhodující jsou čísla (9649604380, 0263004089, 6590A*).
- Ignorování oxidace a vlhkosti → vyčistěte kontakty a řešte příčinu vlhkosti, jinak se závada může vracet.
Důvody, proč dochází k poničení dílu
- Vlhkost a koroze konektorů (zatečení, kondenzace) – vede k přechodovým odporům a výpadkům komunikace.
- Poškození kabeláže v instalaci senzorů (oděr, skřípnutí, přerušení) – může sekundárně zatěžovat elektroniku.
- Zkraty a přepětí v elektrické síti vozidla (např. neodborné zásahy, špatné připojení).
- Mechanické namáhání (uvolněné uchycení, vibrace) – postupně poškozuje spoje a konektory.
- Stárnutí elektroniky – degradace součástek a pájených spojů v čase.
