ECU Bosch ME7.4.5 0261201610 9663394680 194096

Popis

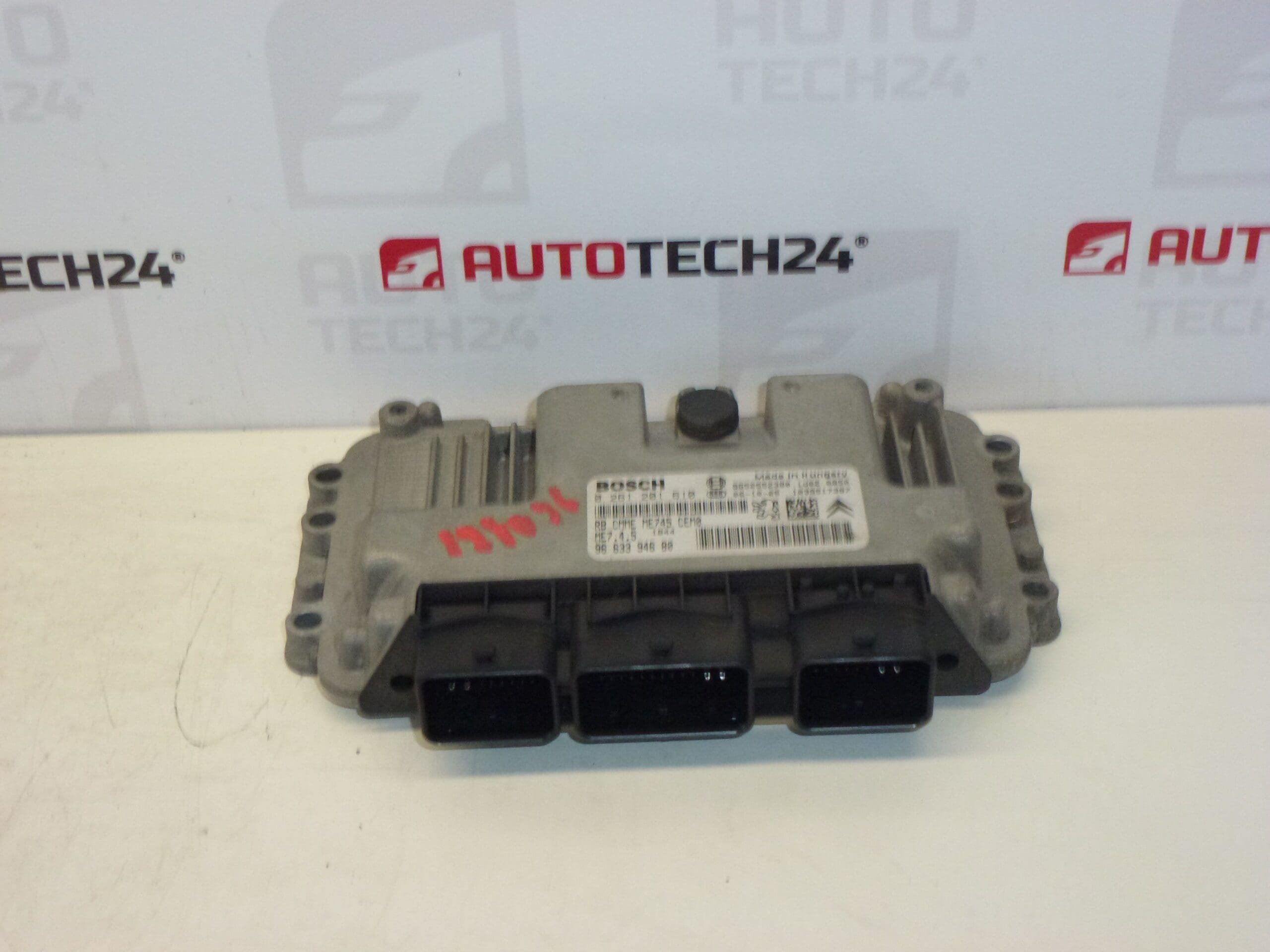

Řídící jednotka motoru BOSCH ME7.4.5 pro vozy PEUGEOT 307 1.6 16V

Popis dílu

Použitá řídicí jednotka motoru Bosch ME7.4.5 pro Peugeot 307 1.6 16V. Jednotka tohoto typu zpracovává signály ze snímačů a řídí vstřikování paliva, zapalování a další funkce motoru. Při náhradě vadné ECU je důležité vybrat odpovídající provedení a zajistit správné přenesení dat nebo přizpůsobení jednotky vozidlu.

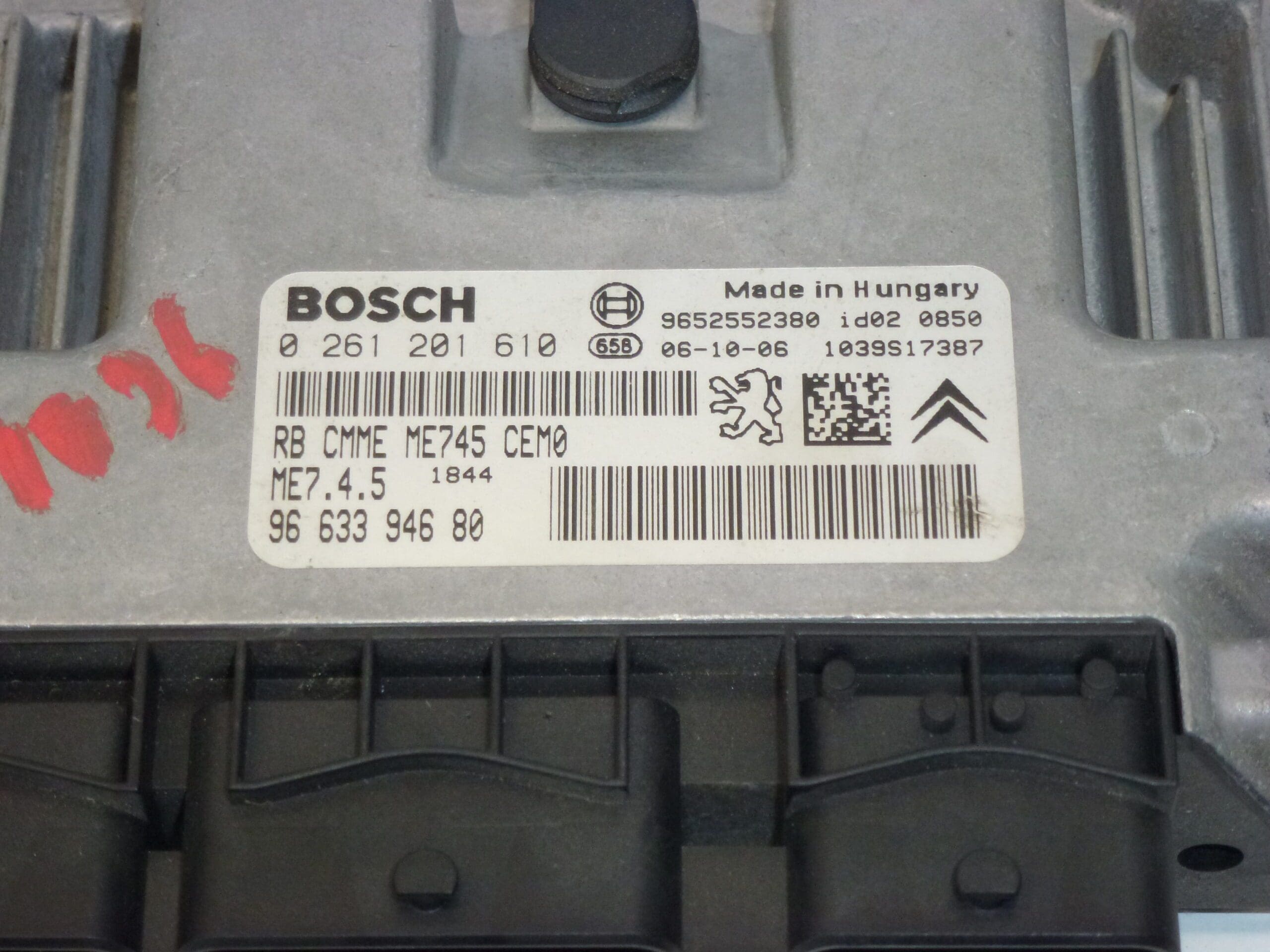

Pro dohledání dílu slouží zejména označení 0261201610, 9663394680 a 194096; v podkladech je uvedeno také číslo 9652552380. Použitý díl představuje možnost náhrady původní jednotky bez nákupu nové. Samotná shoda modelu vozu však nestačí – před montáží je potřeba porovnat označení, provedení a požadavky na kódování.

Technické informace

• Výrobce: Bosch
• Model: Peugeot 307
• Motorizace uvedená v podkladech: 1.6 16V
• Typ jednotky: ME7.4.5
• Kategorie dílu: řídicí jednotka motoru / vstřikování
• Stav: použitý díl
• Další čísla: 9652552380
• Další označení v podkladech: NFP

Kódy produktů

• Kódy produktů: 0261201610, 9663394680, 9652552380, 194096
• Typové označení: Bosch ME7.4.5
• Model: Peugeot 307

Čísla porovnejte s označením původní jednotky. Uvedené kódy jsou převzaty z podkladů k produktu; samy o sobě nepředstavují potvrzení vzájemné zaměnitelnosti všech provedení.

Doporučení k montáži

Následující postup je obecný pro výměnu řídicí jednotky motoru. Přesná demontáž, odpojení napájení a způsob zprovoznění závisejí na konkrétním provedení vozidla a servisním postupu výrobce. Montáž i práci s daty doporučujeme svěřit odborníkovi s odpovídajícím diagnostickým vybavením.

1) Před montáží

• Ověřte diagnostikou, zda příčinou závady skutečně je řídicí jednotka. Podobné projevy mohou způsobit problémy napájení, kostření, kabeláže nebo připojených součástí.
• Porovnejte výrobce, označení ME7.4.5, produktová čísla, konektory a uchycení s původním kusem. Zohledněte také dostupná označení hardwaru a softwaru.
• Prohlédněte kryt, kontakty a konektorové pojistky použitého dílu. Pozornost věnujte stopám vlhkosti, koroze, přehřátí nebo mechanického zásahu.
• Předem určete způsob přenosu dat nebo přizpůsobení jednotky. Pokud je původní jednotka čitelná, zajistěte zálohu jejích dat před demontáží.

2) Potřebné nářadí a materiál

• Běžné ruční nářadí odpovídající přístupovým a upevňovacím prvkům vozidla.
• Diagnostické vybavení pro vozy PSA a podle zvolené metody také vybavení pro čtení a zápis dat jednotky.
• Multimetr, vhodné prostředky na čištění elektrických kontaktů a čisté utěrky.
• Vybavení pro stabilní napájení při programování podle požadavků použitého servisního postupu.
• Ochrana proti elektrostatickému výboji při práci s elektronikou.

3) Postup montáže krok za krokem

1. Proveďte vstupní diagnostiku a zaznamenejte zjištěné závady i dostupnou identifikaci původní jednotky.
2. Zkontrolujte napájení, kostření a související kabeláž. Odstraňte případnou příčinu, která by mohla poškodit i náhradní díl.
3. Zajistěte potřebnou zálohu dat a připravte zvolený postup klonování nebo přizpůsobení jednotky.
4. Vypněte zapalování, nechte elektronické systémy přejít do klidového stavu a odpojte baterii podle postupu výrobce vozidla.
5. Zpřístupněte jednotku podle servisních pokynů. Před odpojením si zaznamenejte vedení kabeláže a způsob jejího upevnění.
6. Uvolněte pojistky konektorů a konektory opatrně odpojte. Netahejte za vodiče a nepáčte kontaktní části.
7. Uvolněte uchycení a vyjměte původní jednotku. Zkontrolujte stav držáků, okolí a případných ochranných prvků.
8. Znovu porovnejte obě jednotky a zkontrolujte čistotu a nepoškozenost konektorů. Případnou vlhkost či zdroj zatékání vyřešte před osazením.
9. Proveďte přípravu náhradní jednotky podle zvolené metody. Práce s pamětí a zápis dat musí probíhat správným vybavením a bez přerušení napájení.
10. Jednotku upevněte, připojte konektory a zajistěte jejich pojistky. Kabeláž veďte bez tahu, skřípnutí a kontaktu s rizikovými místy.
11. Připojte baterii podle postupu výrobce. Dokončete potřebnou inicializaci, kódování a přizpůsobení klíčů podle zvoleného způsobu zprovoznění.
12. Proveďte diagnostickou kontrolu, ověřte komunikaci s jednotkou a následně bezpečně vyzkoušejte spuštění a chod motoru.

4) Kontroly po montáži a zkušební jízda/ověření funkce

• Ověřte komunikaci diagnostiky, správné rozpoznání jednotky a dokončení potřebného přizpůsobení.
• Zkontrolujte startování, stabilitu volnoběhu, reakci motoru a stav výstražných kontrolek.
• Před jízdou se ujistěte, že jsou konektory, jednotka i kabeláž bezpečně zajištěné a motor nevykazuje nebezpečné provozní projevy.
• Pokud je chod motoru v pořádku, proveďte krátkou zkušební jízdu a poté opakujte diagnostiku. Případné vracející se závady řešte podle jejich skutečné příčiny.

5) Nejčastější chyby při montáži + jak jim předejít

• Výběr pouze podle modelu auta: porovnejte i produktová čísla, provedení jednotky a dostupnou hardwarovou a softwarovou identifikaci.
• Očekávání funkce bez přizpůsobení: použitá ECU může vyžadovat klonování nebo inicializaci a přizpůsobení klíčů.
• Výměna bez odstranění původní příčiny závady: nejprve zkontrolujte napájení, kabeláž a připojené součásti.
• Manipulace s konektory pod napětím: dodržte postup odpojení baterie a nevynucujte uvolnění konektorů silou.
• Přerušení programování: zajistěte stabilní napájení a spolehlivé připojení používaného vybavení.
• Nedostatečné zajištění konektorů nebo nevyřešená vlhkost: před uvedením do provozu zkontrolujte pojistky, kontakty a ochranu před zatékáním.

Montáž a kódování – důležité

• Jednotka je použitá a je „spárovaná“ s původním vozem (VIN/PIN/klíče).
• Možnosti zprovoznění:
  1. Klonování dat ze staré jednotky (EEPROM/Flash) – po klonu je jednotka plug and play.
  2. Virginizace a následná inicializace/telecoding přes DiagBox (příp. online) + přizpůsobení klíčů.
• Doporučeno provést odborníkem se servisním vybavením PSA (DiagBox/Lexia/PP2000).
• Před demontáží/montáží vždy odpojte baterii a dodržujte postup výrobce, aby nedošlo k poškození jednotky.

Důvody, proč dochází k poničení dílu

U řídicích jednotek motoru obecně mohou poškození způsobit následující vlivy. Nejde o popis zjištěných závad tohoto konkrétního kusu.

• Vlhkost a koroze: zatékání nebo narušená ochrana konektorů mohou poškodit kontakty i vnitřní elektroniku.
• Elektrické přepětí a nesprávná manipulace s napájením: poruchy elektrické soustavy či chybné připojení mohou poškodit obvody jednotky.
• Zkrat v kabeláži nebo připojené součásti: může přetížit výstupní obvody ECU.
• Tepelné namáhání a vibrace: dlouhodobě přispívají ke stárnutí elektronických součástek a spojů.
• Neodborné zásahy: nevhodné otevření krytu, poškození kontaktů nebo nesprávný zápis dat mohou jednotku vyřadit z provozu.
