ECU IAW 6LPB 2.0 16V Citroën Peugeot 9657870480 9659057580

Popis

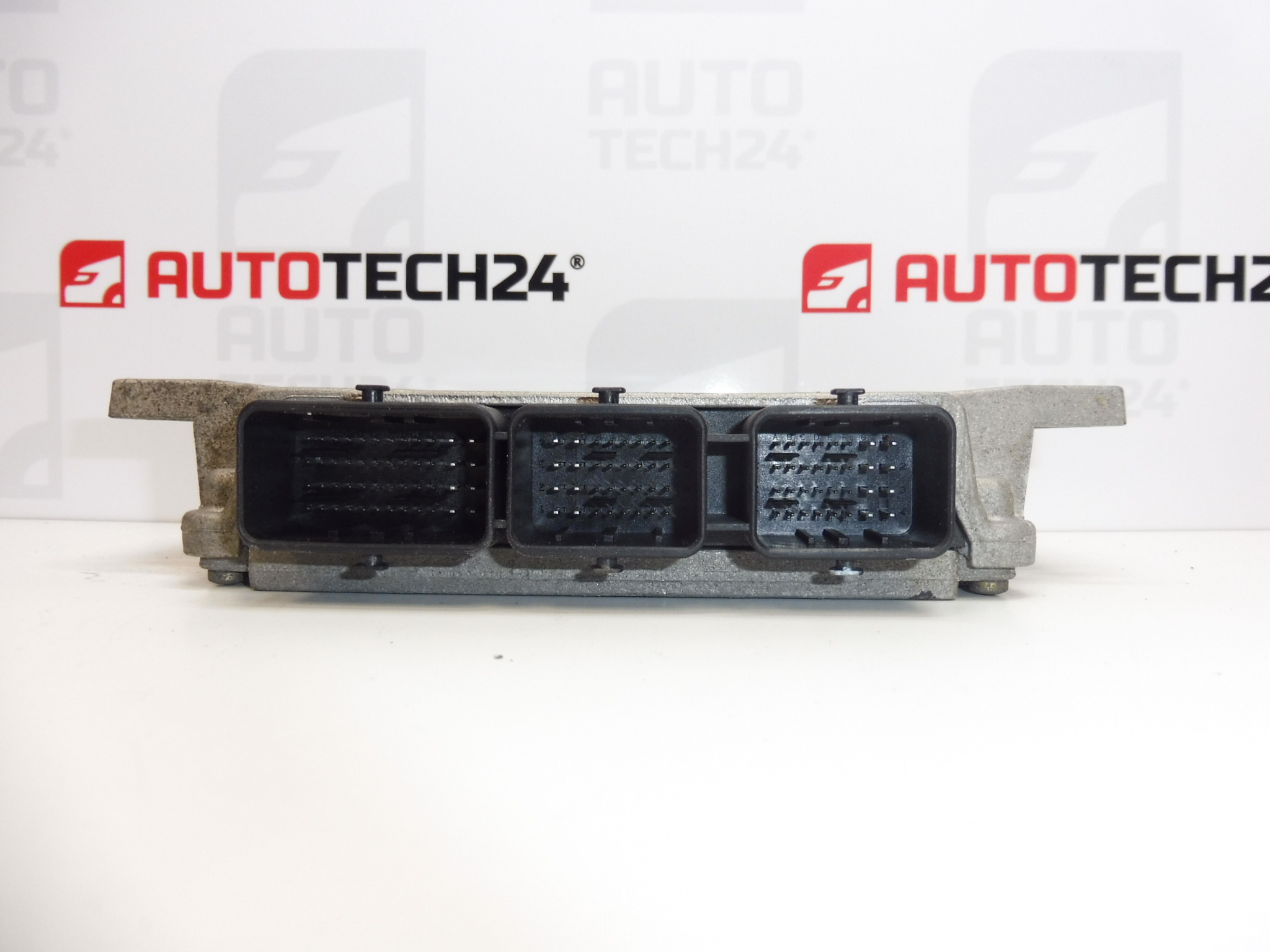

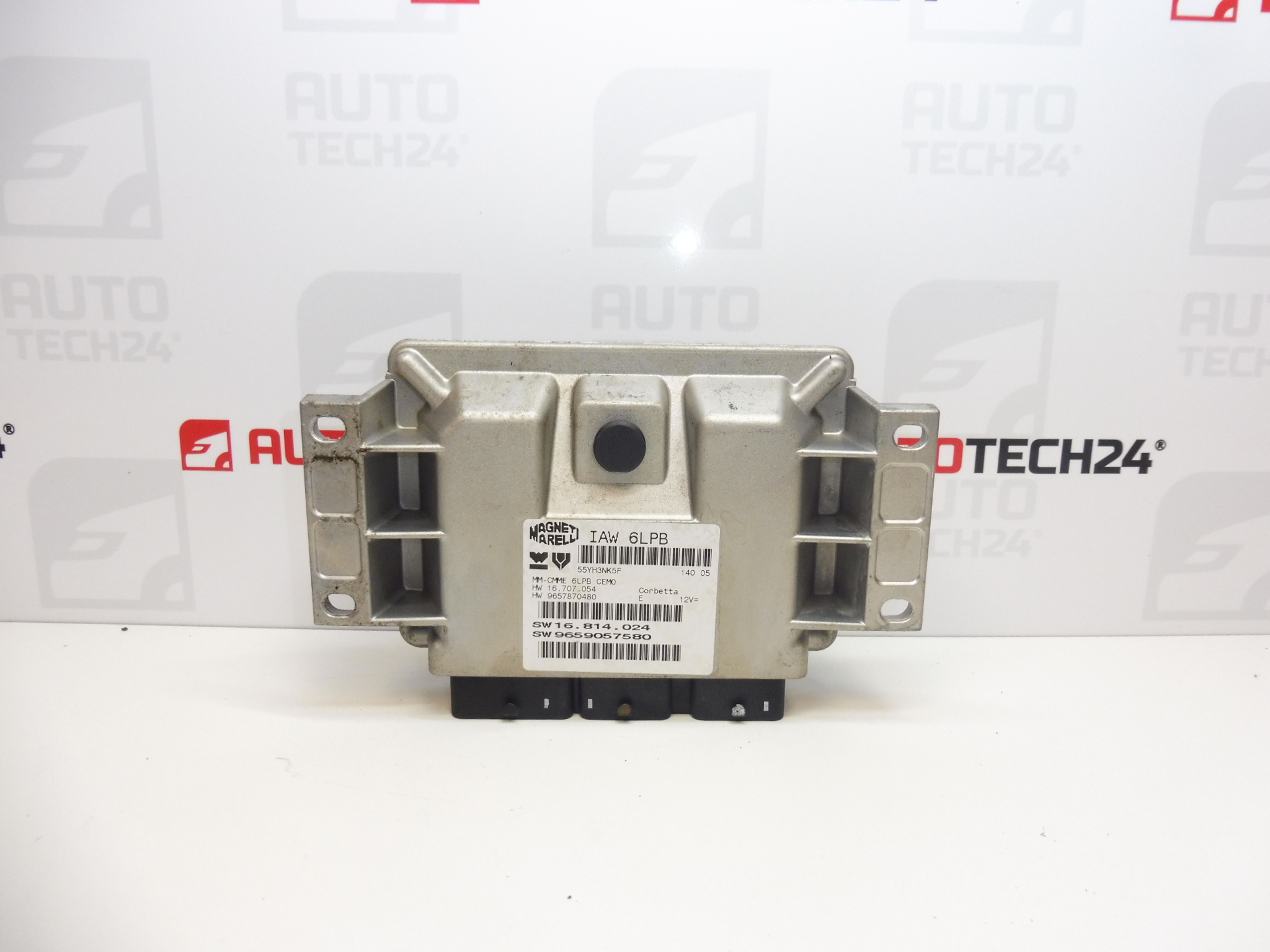

Řídíci jednotka Magneti Marelli IAW 6LPB pro vozy Citroën a Peugeot

Popis dílu

Použitá řídicí jednotka vstřikování Magneti Marelli IAW 6LPB pro vozy Citroën a Peugeot s označením 2.0 16V. Jednotka zpracovává signály ze snímačů a řídí činnost vstřikování a dalších funkcí řízení motoru. Při náhradě vadné jednotky je důležité správné provedení dílu i přizpůsobení elektronice vozidla.

V podkladech jsou uvedeny modely Citroën C5, Peugeot 307 a Peugeot 407. Pro výběr náhradního dílu porovnejte především čísla 9657870480 a 9659057580, označení původní jednotky a její provedení. Samotná shoda modelu a objemu motoru nestačí. Použitý díl představuje možnost náhrady původní jednotky, je však nutné počítat s odborným přenosem dat nebo inicializací.

Technické informace

• Výrobce: Magneti Marelli
• Model: Citroën C5, Peugeot 307, Peugeot 407
• Typ jednotky: IAW 6LPB
• Označení motorizace v podkladech: 2.0 16V
• Kategorie dílu: řídicí jednotka vstřikování
• Stav: použitý díl
• Další čísla: 1943JT, 1943A3, 1942ZR, 1943A2
• Ročníky a přesný kód motoru: neuvedeno

Kódy produktů

• Kódy produktů: 9657870480, 9659057580, 1943JT, 1943A3, 1942ZR, 1943A2
• Typové označení: Magneti Marelli IAW 6LPB

Uvedené kódy slouží k identifikaci a vyhledání dílu. Při porovnávání s původní jednotkou zohledněte také její hardwarové a softwarové provedení a požadavky na přizpůsobení.

Doporučení k montáži

Obecně pro tento typ dílu platí: výměna řídicí jednotky vstřikování vyžaduje diagnostiku a zpravidla i práci s uloženými daty. Níže uvedený postup je obecný; přesné kroky demontáže, odpojení napájení a uvedení do provozu závisejí na konkrétním modelu a provedení vozu.

1) Před montáží

• Nejprve diagnostikou potvrďte příčinu závady. Podobné projevy může způsobovat vadné napájení, kostření, kabeláž nebo připojená součást.
• Porovnejte produktová čísla, označení IAW 6LPB, dostupné údaje o hardwaru a softwaru, konektory a upevnění s původním kusem.
• Zkontrolujte kryt použité jednotky, upevňovací body, konektory a kontakty. Všímejte si koroze, vlhkosti, prasklin, ohnutých pinů a stop přehřátí.
• Předem určete způsob zprovoznění a zajistěte zálohu původních dat, pokud je jejich načtení možné.

2) Potřebné nářadí a materiál

• Běžné ruční nářadí odpovídající upevnění jednotky a okolních krytů.
• Diagnostika vhodná pro dané vozidlo a vybavení pro klonování nebo inicializaci jednotky.
• Multimetr pro kontrolu napájení a kostření.
• Vhodný prostředek na elektrické kontakty, čisté utěrky a ochrana proti elektrostatickému výboji při práci s elektronikou.
• Stabilizované napájení vhodné pro diagnostické a programovací úkony podle požadavků použitého vybavení.

3) Postup montáže krok za krokem

1. Proveďte vstupní diagnostiku, zaznamenejte závady a dostupné identifikační údaje původní jednotky.
2. Prověřte napájecí a kostřicí vedení i související kabeláž. Případnou příčinu poškození odstraňte před připojením náhradní jednotky.
3. Pokud to stav původní jednotky umožňuje, zajistěte odborné načtení a zálohování dat. Zvolte postup klonování nebo inicializace.
4. Vypněte zapalování, dodržte postup výrobce pro uspání elektroniky a odpojte baterii před demontáží.
5. Zpřístupněte jednotku podle servisního postupu konkrétního vozu. Před odpojením si zaznamenejte vedení kabeláže a orientaci konektorů.
6. Uvolněte pojistky konektorů a konektory opatrně odpojte. Netahejte za vodiče a nepáčte přes kontakty.
7. Uvolněte upevnění a vyjměte původní jednotku. Zkontrolujte držák a okolí, zejména případné stopy zatékání nebo poškození kabeláže.
8. Proveďte potřebnou přípravu náhradní jednotky podle zvolené metody. Přenos dat a případné zásahy do elektroniky přenechte odborníkovi.
9. Usaďte náhradní jednotku a upevněte ji podle pokynů výrobce vozu. Kabeláž nesmí být napnutá, přiskřípnutá ani namáhaná hranami.
10. Připojte konektory, řádně zajistěte jejich pojistky a vraťte demontované ochranné prvky.
11. Připojte baterii podle postupu výrobce. Pokud byla zvolena inicializace, dokončete požadované kódování a přizpůsobení klíčů s odpovídajícím diagnostickým vybavením.
12. Ověřte komunikaci s jednotkou, dokončete předepsané diagnostické úkony a proveďte kontrolu funkce motoru.

4) Kontroly po montáži a zkušební jízda/ověření funkce

• Ověřte komunikaci s jednotkou, povolení startu a správné dokončení přizpůsobení.
• Zkontrolujte startování, chod motoru, reakci na akceleraci a stav kontrolek.
• Znovu načtěte paměť závad a vyhodnoťte případné přetrvávající problémy; nespoléhejte pouze na jejich vymazání.
• Pokud motor pracuje správně a vozidlo nevykazuje bezpečnostní závady, proveďte krátkou zkušební jízdu. Následně opakujte diagnostickou kontrolu.

5) Nejčastější chyby při montáži a jak jim předejít

• Výběr pouze podle modelu auta: porovnejte také kódy, provedení jednotky a požadavky na software.
• Výměna bez odstranění původní příčiny: před montáží prověřte napájení, kostření, kabeláž a připojené obvody.
• Připojování při zapnutém napájení: respektujte postup výrobce pro odpojení baterie a manipulaci s elektronikou.
• Poškození konektorů: nejprve uvolněte pojistky a nepoužívejte sílu při nesprávném usazení.
• Přerušení programování: zajistěte stabilní napájení a spolehlivé spojení s diagnostickým vybavením.
• Vynechání přizpůsobení: použitá jednotka nemusí po pouhém mechanickém zapojení umožnit nastartování.

Montáž a kódování – důležité

• Jednotka je použitá a je „spárovaná“ s původním vozem (VIN/PIN/klíče).
• Možnosti zprovoznění:
  1. Klonování dat ze staré jednotky (EEPROM/Flash) – po klonu je jednotka plug and play.
  2. Virginizace a následná inicializace/telecoding přes DiagBox (příp. online) + přizpůsobení klíčů.
• Doporučeno provést odborníkem se servisním vybavením PSA (DiagBox/Lexia/PP2000).
• Před demontáží/montáží vždy odpojte baterii a dodržujte postup výrobce, aby nedošlo k poškození jednotky.

Důvody, proč dochází k poničení dílu

U řídicích jednotek vstřikování mohou obecně vést k poškození následující vlivy. Nejde o popis zjištěného stavu tohoto konkrétního kusu.

• Vlhkost a zatékání: mohou způsobit korozi kontaktů i poškození vnitřní elektroniky.
• Přepětí nebo nesprávná manipulace s napájením: mohou poškodit citlivé elektronické obvody.
• Zkrat v kabeláži nebo připojené součásti: může přetížit výstupní obvody jednotky.
• Špatné kostření a uvolněné spoje: způsobují nestabilní napájení a mohou vést k elektrickému namáhání.
• Tepelné namáhání a vibrace: mohou postupně narušit elektronické součástky a jejich spoje.
• Neodborné zásahy: nesprávné otevření krytu, poškození konektorů nebo přerušený zápis dat mohou narušit funkčnost jednotky.
