Motorový svazek Citroën Peugeot motorů 2.0 16V RFJ
Je z 2005 PEUGEOT 307 CC
Popis dílu

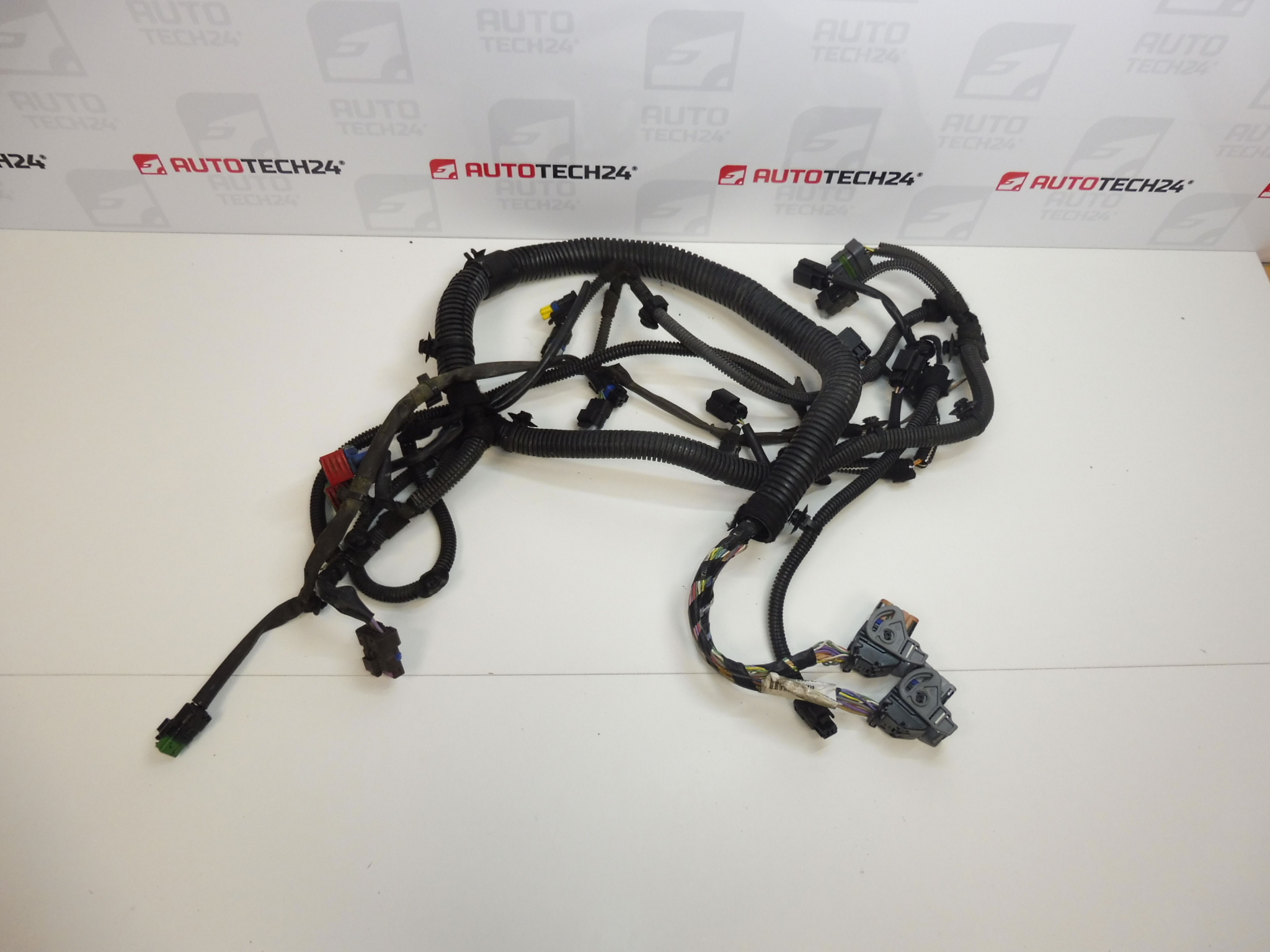

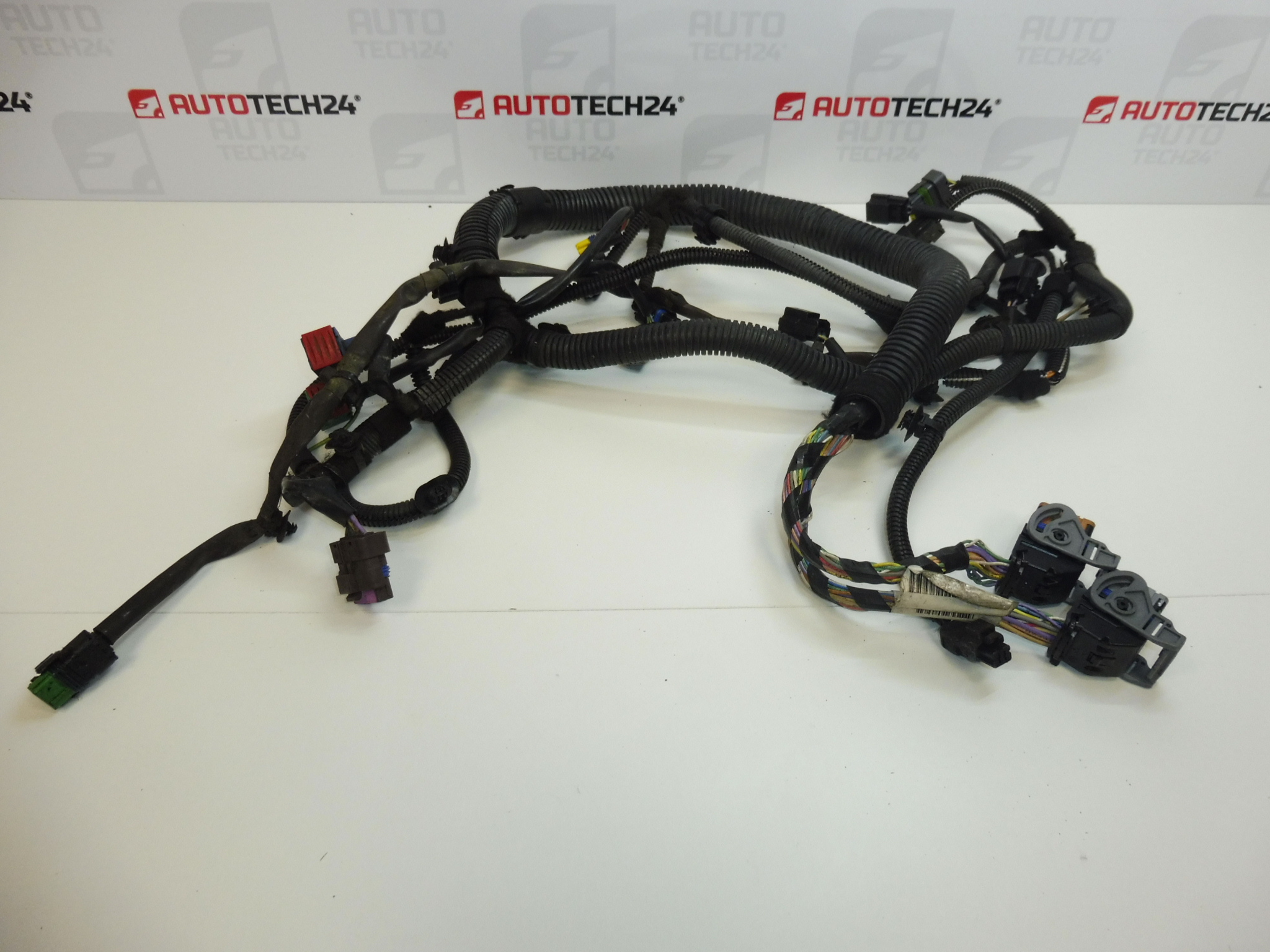

Použitý motorový kabelový svazek Citroën Peugeot 2.0 16V RFJ s označením 9658495380 a 6558ZA slouží k elektrickému propojení součástí motoru a přenosu napájení i signálů. Je vhodnou volbou při opravě poškozené motorové elektroinstalace, pokud odpovídá provedení původního svazku.
Díl pochází z vozu PEUGEOT 307 CC z roku 2005. Při výběru se řiďte nejen označením motoru, ale především produktovými čísly, uspořádáním větví a provedením konektorů. Výměna odpovídajícího svazku může být praktičtějším řešením než opakované lokální opravy rozsáhle poškozené kabeláže.
Technické informace
- Výrobce: v podkladech uvedeno Stellantis / CITROEN PEUGEOT; výrobce samotného svazku neuveden.
- Model: Citroën C4, Peugeot 206, Peugeot 307 – označení převzatá ze štítků produktu.
- Původ dílu: PEUGEOT 307 CC, rok 2005.
- Motor: 2.0 16V RFJ.
- Typ dílu: motorový kabelový svazek.
- Stav: použitý autodíl.
- Další čísla: neuvedeno.
- Doplňující označení z podkladů: NFP.
Uvedené modely nepředstavují potvrzení shodného provedení svazku pro všechny jejich varianty. Rozhodující je shoda označení a konstrukčního provedení s nahrazovaným dílem.
Kódy produktů
- Kódy produktů: 9658495380, 6558ZA.
Obě označení využijete při vyhledávání motorového svazku i při porovnání s původní kabeláží. Současně porovnejte konektory, jejich osazení a vedení jednotlivých větví.
Doporučení k montáži
Obecně pro tento typ dílu platí: výměna motorového svazku vyžaduje pečlivé označení přípojek a zachování správného vedení kabeláže. Následující postup je obecný; přesné kroky demontáže, přístup ke konektorům a postup odpojení i připojení baterie závisejí na konkrétním modelu a provedení vozu. Řiďte se servisní dokumentací výrobce.
1) Před montáží
- Porovnejte produktová čísla, počet a tvar konektorů, jejich mechanické klíčování, osazení kontaktů, délky větví a upevňovací body.
- Prohlédněte izolaci, ochranné návleky, zajišťovací prvky a kontakty. Hledejte praskliny, oděrky, korozi, stopy přehřátí a neodborné zásahy.
- Prověřte příčinu poškození původní kabeláže. Neodstraněný zkrat, únik kapaliny nebo nevhodné vedení může poškodit i náhradní svazek.
- Vyfoťte původní vedení kabeláže a označte přípojky ještě před rozpojováním.
2) Potřebné nářadí a materiál
- Běžné ruční nářadí odpovídající upevnění na konkrétním voze.
- Vhodné pomůcky pro bezpečné uvolnění konektorových pojistek a příchytek.
- Popisovací štítky, svítilna a prostředky vhodné pro čištění elektrických kontaktů podle potřeby.
- Multimetr a případně diagnostický přístroj pro následné ověření elektrických funkcí.
3) Postup montáže krok za krokem
- Vozidlo bezpečně zajistěte, vypněte zapalování a nechte motor vychladnout.
- Podle postupu výrobce vyčkejte na ukončení činnosti elektroniky a odpojte baterii.
- Zpřístupněte kabeláž demontáží pouze nezbytných krytů a součástí podle servisní dokumentace.
- Zdokumentujte trasu svazku, polohu příchytek a připojení jednotlivých větví. Podobné konektory si odlišně označte.
- Postupně odjistěte a rozpojte konektory. Uchopujte jejich tělesa, netahejte za vodiče a nepřekonávejte odpor silou.
- Uvolněte příchytky a případná další připojení svazku. Původní kabeláž opatrně vyjměte bez poškození okolních součástí.
- Položte oba svazky vedle sebe a znovu porovnejte jejich provedení. Při zjištění rozdílů montáž přerušte a zjistěte jejich význam.
- Náhradní svazek veďte původní trasou. Zachovejte odstup od horkých, pohyblivých a ostrých částí a ponechte potřebnou volnost pro pohyb motoru.
- Připojte odpovídající konektory, zkontrolujte zajištění jejich pojistek a upevněte všechny větve do určených držáků. Kabeláž nesmí být napnutá ani skřípnutá.
- Zkontrolujte úplnost zapojení, vraťte demontované součásti a baterii připojte postupem předepsaným výrobcem.
4) Kontroly po montáži a ověření funkce
Před nastartováním zkontrolujte vedení celého svazku a všechny dostupné přípojky. Po zapnutí zapalování sledujte případné neobvyklé projevy. Pokud je vše v pořádku, nastartujte a ověřte chod motoru; podle potřeby proveďte diagnostiku. Při zápachu přehřáté izolace, kouři nebo nepravidelném chodu ověření přerušte a zjistěte příčinu. Krátkou zkušební jízdu proveďte až po úspěšné kontrole na místě. Poté znovu prohlédněte upevnění kabeláže.
5) Nejčastější chyby při montáži a jak jim předejít
- Záměna podobných konektorů: používejte fotografie a označení přípojek, nespoléhejte pouze na jejich vzhled.
- Nedocvaknuté pojistky: u každého konektoru ověřte správné dosednutí a zajištění.
- Přiskřípnuté nebo napnuté vodiče: před zakrytováním zkontrolujte všechny větve a jejich volnost.
- Vynechané příchytky: obnovte správné upevnění, aby se kabeláž neodírala a nepohybovala v nevhodných místech.
- Neodstraněná původní závada: před uvedením do provozu vyřešte příčinu poškození, nejen jeho následky.
Důvody, proč dochází k poničení dílu
U motorových kabelových svazků obecně patří mezi časté příčiny poškození následující vlivy. Nejde o popis zjištěných závad tohoto konkrétního kusu.
- Teplo a stárnutí izolace, které mohou způsobovat její tvrdnutí a praskání.
- Vibrace a odírání při uvolněných příchytkách nebo nesprávném vedení kabeláže.
- Vlhkost a znečištění konektorů, které podporují korozi a zhoršují elektrický kontakt.
- Úniky provozních kapalin, které mohou narušovat ochranné materiály a konektorová těsnění.
- Zkrat nebo přetížení vedoucí k přehřívání vodičů a kontaktů.
- Neodborné opravy a nešetrná demontáž, například tahání za vodiče, poškození pojistek či nevhodné spoje.
- Poškození hlodavci, zejména překousaná izolace a přerušené vodiče.
