Popis

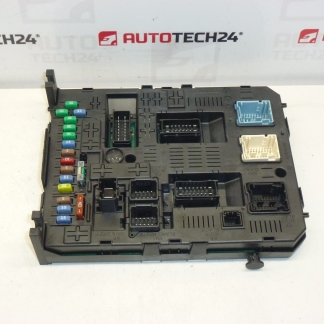

Řídící jednotka LEAR BSI pro vozy CITROEN C5
Popis dílu
Tato řídící jednotka BSI LEAR je použitý originální autodíl určený pro vozy Citroën C5. BSI jednotka patří mezi klíčové elektro součásti vozu a zajišťuje správnou komunikaci a řízení vybraných komfortních i elektronických funkcí. Při hledání vhodného dílu bývá rozhodující zejména produktové číslo 9645352980, podle kterého lze tento díl snadno identifikovat.
Pro automechaniky i domácí opraváře je důležité, že jde o díl z kategorie řídící jednotky / elektro součásti / BSI – komfortní jednotka. Při výměně je potřeba věnovat zvýšenou pozornost označení jednotky a správnému postupu montáže, protože u BSI jednotek bývá zásadní nejen fyzická záměna dílu, ale také navazující elektronické nastavení.
Technické informace
- Výrobce: LEAR
- Model: Citroën C5
- Další čísla: 9645352980
Kódy produktů
- Kódy produktů: 9645352980
- Názvy modelů: Citroën C5
Doporučení k montáži
U tohoto typu dílu je nutné postupovat pečlivě, protože jde o BSI řídící jednotku. Přesný pracovní postup se může lišit podle konkrétního provedení vozu, proto níže uvádíme obecný a praktický postup typicky platný pro výměnu tohoto typu jednotky.
1) Před montáží
- Zkontrolujte, zda se shoduje označení LEAR a číslo 9645352980 se starým dílem.
- Porovnejte konektory, jejich počet, tvar a mechanický stav skříně jednotky.
- Prověřte, zda použitý díl není mechanicky poškozený, nemá praskliny, stopy po vlhkosti, oxidaci nebo poškozené piny.
- Před demontáží původního dílu je vhodné zaznamenat jeho označení a celkové zapojení konektorů.
2) Potřebné nářadí a materiál
- Sada běžného ručního nářadí
- Vhodné nástroje pro šetrné uvolnění krytů a konektorů
- Čisticí prostředek na elektrické kontakty
- Ochranné rukavice a případně antistatická ochrana při manipulaci s elektronikou
- Diagnostické vybavení odpovídající danému typu vozu a jednotky
3) Postup montáže krok za krokem
- Vypněte zapalování a ponechte vůz v klidovém stavu podle obecných zásad pro práci s elektronikou.
- Odpojte baterii, aby nedošlo k poškození elektronických součástí.
- Získejte přístup k původní BSI jednotce podle konstrukce konkrétního vozu.
- Opatrně odpojte všechny konektory tak, aby nedošlo k poškození západek nebo pinů.
- Demontujte původní jednotku z držáku nebo upevnění.
- Porovnejte starý a nový díl podle výrobce, čísel, konektorů a provedení.
- Pokud jsou kontakty znečištěné, šetrně je očistěte vhodným prostředkem.
- Usaďte použitou BSI jednotku na místo a správně ji upevněte.
- Připojte všechny konektory pečlivě a bez použití nadměrné síly.
- Znovu připojte baterii podle správného postupu pro práci s elektronikou vozu.
- Proveďte potřebné diagnostické úkony, inicializaci nebo další elektronické nastavení podle stavu jednotky a konkrétního vozu.
- Ověřte základní funkce elektroniky a komfortních systémů, které jsou přes BSI jednotku řízeny.
4) Kontroly po montáži a zkušební jízda/ověření funkce
- Zkontrolujte, zda jednotka komunikuje s vozidlem bez zjevných závad.
- Ověřte funkci základních elektrických a komfortních prvků, které s BSI souvisejí.
- Sledujte, zda se po montáži neobjevují nestandardní hlášení, výpadky funkcí nebo problémy s komunikací jednotek.
- Po úspěšné montáži proveďte běžné ověření funkce vozu v provozu.
5) Nejčastější chyby při montáži + jak jim předejít
- Záměna podle podobného vzhledu místo podle čísla – vždy porovnejte hlavně produktové označení.
- Poškození konektorů a pinů – konektory odpojujte i připojujte šetrně a bez páčení.
- Montáž bez odpojení baterie – u řídících jednotek výrazně roste riziko poškození elektroniky.
- Podcenění diagnostiky po výměně – u BSI jednotek bývá následné nastavení důležitou součástí zprovoznění.
- Montáž dílu se stopami vlhkosti nebo oxidace – před instalací vždy zkontrolujte stav skříně i kontaktů.
Montáž a kódování – důležité
– Jednotka je použitá a je “spárovaná” s původním vozem (VIN/PIN/klíče).
– Možnosti zprovoznění:
1) Klonování dat ze staré jednotky (EEPROM/Flash) – po klonu je jednotka plug and play.
2) Virginizace a následná inicializace/telecoding přes DiagBox (příp. online) + přizpůsobení klíčů.
– Doporučeno provést odborníkem se servisním vybavením PSA (DiagBox/Lexia/PP2000).
– Před demontáží/montáží vždy odpojte baterii a dodržujte postup výrobce, aby nedošlo k poškození jednotky.
Důvody, proč dochází k poničení dílu
- Kolísání napětí v elektroinstalaci může negativně ovlivnit funkci řídící jednotky.
- Vlhkost a zatékání často způsobují oxidaci kontaktů a poškození elektroniky.
- Neodborná manipulace při demontáži nebo montáži může poškodit konektory, piny i samotnou jednotku.
- Zkraty nebo závady v kabeláži mohou vést k nesprávné funkci nebo úplnému vyřazení dílu.
- Dlouhodobé stáří a provozní zatížení se mohou projevit poruchou elektronických součástek uvnitř jednotky.
