Popis

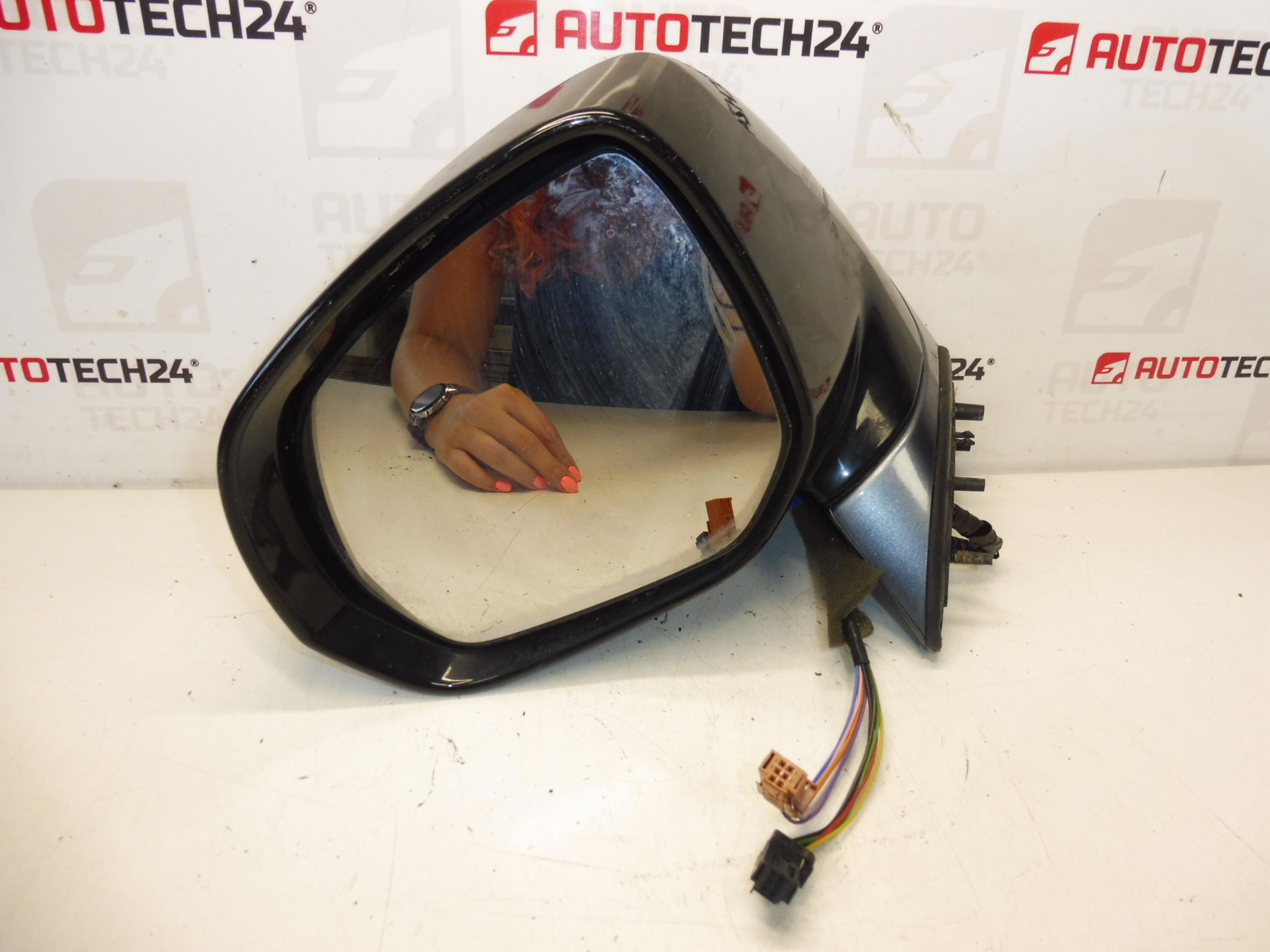

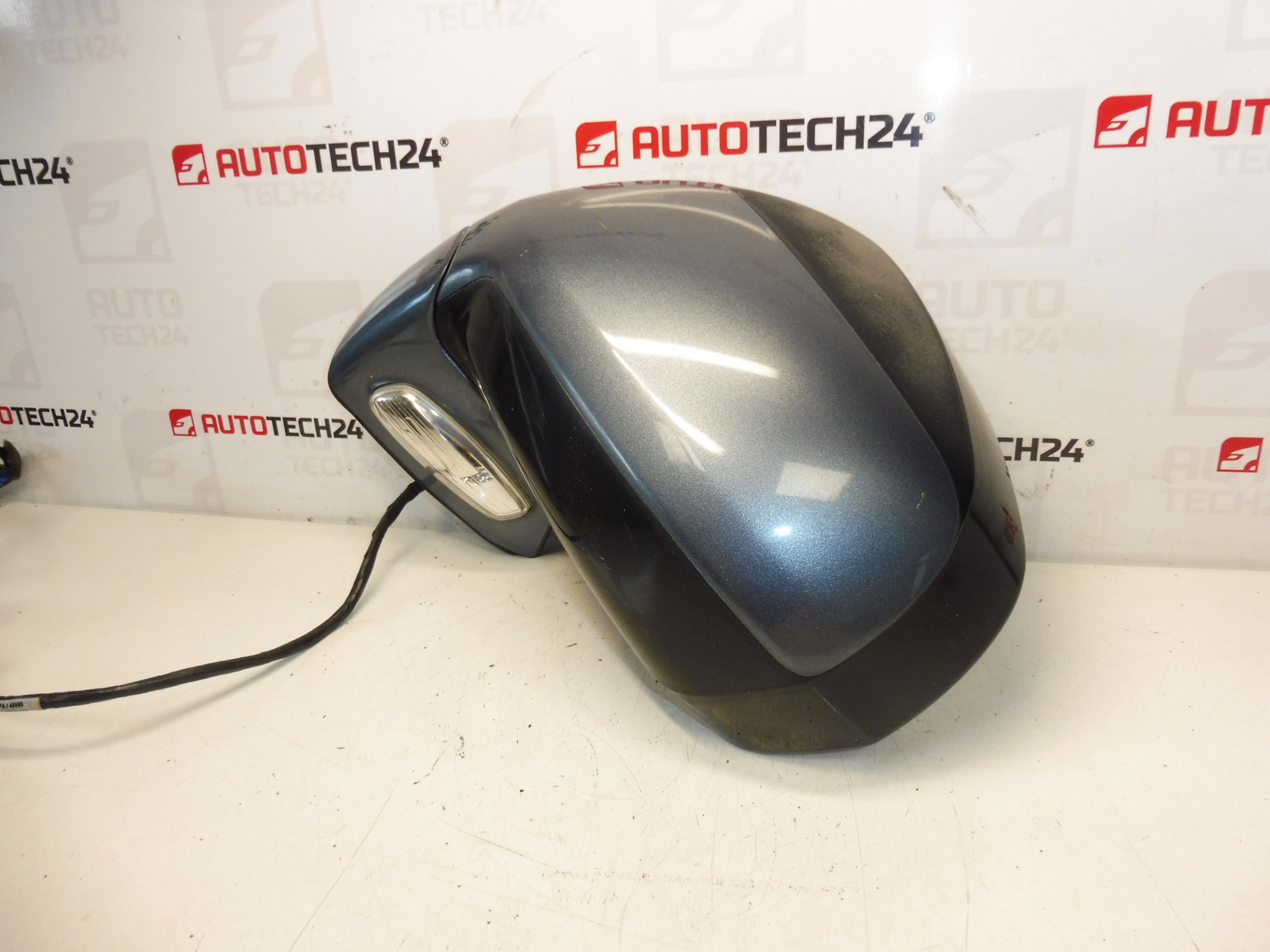

Levé zpětné zrcátko CITROEN C4 PICASSO i GRAND PICASSO
Elektricky ovládané, vyhřívané, přísvit
Strana řidič, 14 PINů 6+5+3
Barva EZW – LAK ŠEDÝ FER
Máme i jiné barvy
Popis dílu
Použité levé zrcátko pro vozy Citroën C4 Picasso a Citroën C4 Grand Picasso je vhodnou volbou pro výměnu poškozeného originálního dílu. Díky provedení s elektrickým ovládáním, vyhříváním a přísvitem nabízí praktickou výbavu, kterou řidiči běžně vyžadují pro pohodlný a bezpečný provoz.
Zrcátko je určeno na stranu řidiče a má 14 PINů (6+5+3), což je důležitý údaj při porovnání se stávajícím dílem. Barevné provedení je EZW – lak šedý fer. Při hledání správného dílu doporučujeme sledovat především shodu podle produktových čísel a konektorového provedení.
Tento autodíl je vhodný pro automechaniky i domácí kutily, kteří hledají originální použitý díl Citroën za rozumnou cenu a bez zbytečných kompromisů v základních funkcích.
Technické informace
- Výrobce: Stellantis Citroën Peugeot
- Model: Citroën C4 Picasso, Citroën C4 Grand Picasso
- Další čísla: EZWD, NFP, EZW – lak šedý fer, 14 PINů 6+5+3
Kódy produktů
- Kódy produktů: 96851519XY, 8153VS, 8153H6
- Modely ze štítků/podkladů: Citroën C4 PICASSO
Doporučení k montáži
Obecně/typicky pro výměnu vnějšího zpětného zrcátka platí, že přesný postup se může lišit podle konkrétního provedení vozu a výbavy. Níže je praktický obecný postup, který je vhodné před montáží porovnat se stavem na vozidle.
1) Před montáží
- Zkontrolujte, zda nové použité zrcátko odpovídá původnímu kusem provedením pro levou stranu.
- Porovnejte počet pinů a tvar konektoru, v tomto případě 14 PINů 6+5+3.
- Ověřte shodu výbavy: elektrické ovládání, vyhřívání a přísvit.
- Prohlédněte stav krytu, uchycení, konektoru a kabeláže, zda nejsou prasklé, ulomené nebo zoxidované.
- Pokud řešíte vzhled vozu, porovnejte také barevné provedení EZW – lak šedý fer.
2) Potřebné nářadí a materiál
- Sada běžného ručního nářadí
- Šroubováky nebo bity podle typu spojovacího materiálu
- Plastové páčidlo na demontáž obložení
- Čisticí prostředek na kontakty a čistý hadřík
- Ochranné rukavice
3) Postup montáže krok za krokem
- Vozidlo bezpečně zajistěte a vypněte zapalování.
- Obecně se doporučuje odpojit akumulátor, zejména pokud budete rozpojovat elektrické konektory.
- Demontujte vnitřní krycí část nebo obložení v oblasti uchycení zrcátka tak, abyste získali přístup k upevnění a konektoru.
- Opatrně odpojte elektrický konektor starého zrcátka bez násilí, aby nedošlo k poškození západek.
- Povolte upevňovací prvky starého zrcátka a při vyjímání jej přidržujte, aby nespadlo a nepoškodilo lak nebo dveře.
- Před montáží nového kusu očistěte dosedací plochu a zkontrolujte, zda na ní nezůstaly nečistoty nebo poškozené části těsnění.
- Usaďte nové zrcátko do správné polohy a zkontrolujte, že kabeláž není přiskřípnutá.
- Namontujte upevňovací prvky a dotahujte je rovnoměrně, aby zrcátko správně sedělo.
- Připojte elektrický konektor a ujistěte se, že spojení je pevné a správně zacvaknuté.
- Před zpětnou montáží všech krytů vyzkoušejte základní funkce zrcátka.
- Po ověření funkčnosti namontujte zpět vnitřní kryty a obložení.
4) Kontroly po montáži a zkušební ověření funkce
- Zkontrolujte správnou funkci elektrického ovládání ve všech směrech.
- Ověřte funkci vyhřívání a přísvitu, pokud je vůz tímto systémem vybaven a funkce se aktivují za běžných provozních podmínek.
- Prověřte, zda se zrcátko při jízdě nebo zavírání dveří nechvěje a pevně drží.
- Zkontrolujte správné doléhání k ploše karoserie a zda nevzniká nadměrný aerodynamický hluk.
5) Nejčastější chyby při montáži + jak jim předejít
- Záměna strany dílu – vždy porovnejte, že jde o levou stranu, tedy stranu řidiče.
- Neshoda konektoru – před montáží ověřte počet pinů a jejich rozložení.
- Přiskřípnutí kabeláže – při usazování zrcátka veďte kabel tak, aby nebyl v tahu ani stlačený.
- Poškození plastových krytů – používejte vhodné plastové nástroje a nepáčte díly hrubou silou.
- Nedostatečná kontrola funkcí před kompletací – před finálním složením vždy vyzkoušejte elektrické funkce.
Důvody, proč dochází k poničení dílu
- Mechanické poškození při parkování, průjezdu úzkým prostorem nebo kontaktu s překážkou.
- Nárazy od projíždějících vozidel, cyklistů nebo chodců.
- Prasknutí krytu nebo skla vlivem zimy, vibrací a stáří materiálu.
- Poškození elektrického ovládání nebo vyhřívání v důsledku vlhkosti, koroze kontaktů či závady kabeláže.
- Ulomení uchycení po předchozí neodborné demontáži nebo montáži.
