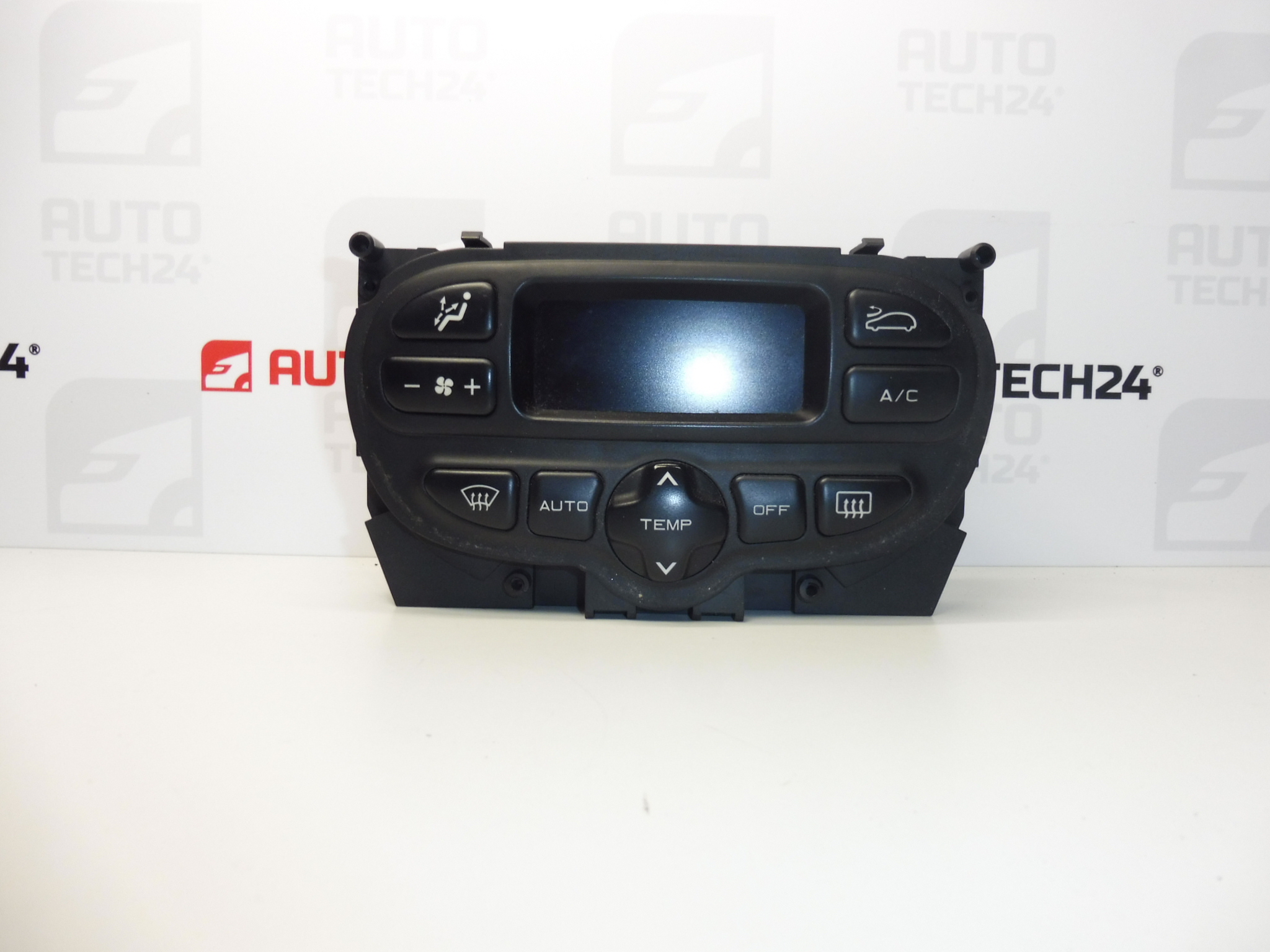

Ovládání topení klimatizace pro vozy CITROEN XSARA PICASSO
Popis dílu
Použitý ovladač topení a klimatizace pro Citroën Xsara Picasso slouží k obsluze vytápění a klimatizace vozu. Je vhodnou volbou při výměně poškozeného ovládacího panelu, například pokud jeho ovládací prvky nereagují nebo fungují nespolehlivě a závada byla potvrzena přímo v panelu.
Při výběru se řiďte zejména označením 96314105XT, 6451LV a 6451LT. Porovnejte také provedení panelu, rozmístění ovládacích prvků a připojení s původním dílem. Shodný název modelu sám o sobě nezaručuje shodu konkrétního provedení.
Technické informace
- Výrobce: neuvedeno
- Model: Citroën Xsara Picasso
- Typ dílu: ovladač topení a klimatizace
- Stav: použitý díl

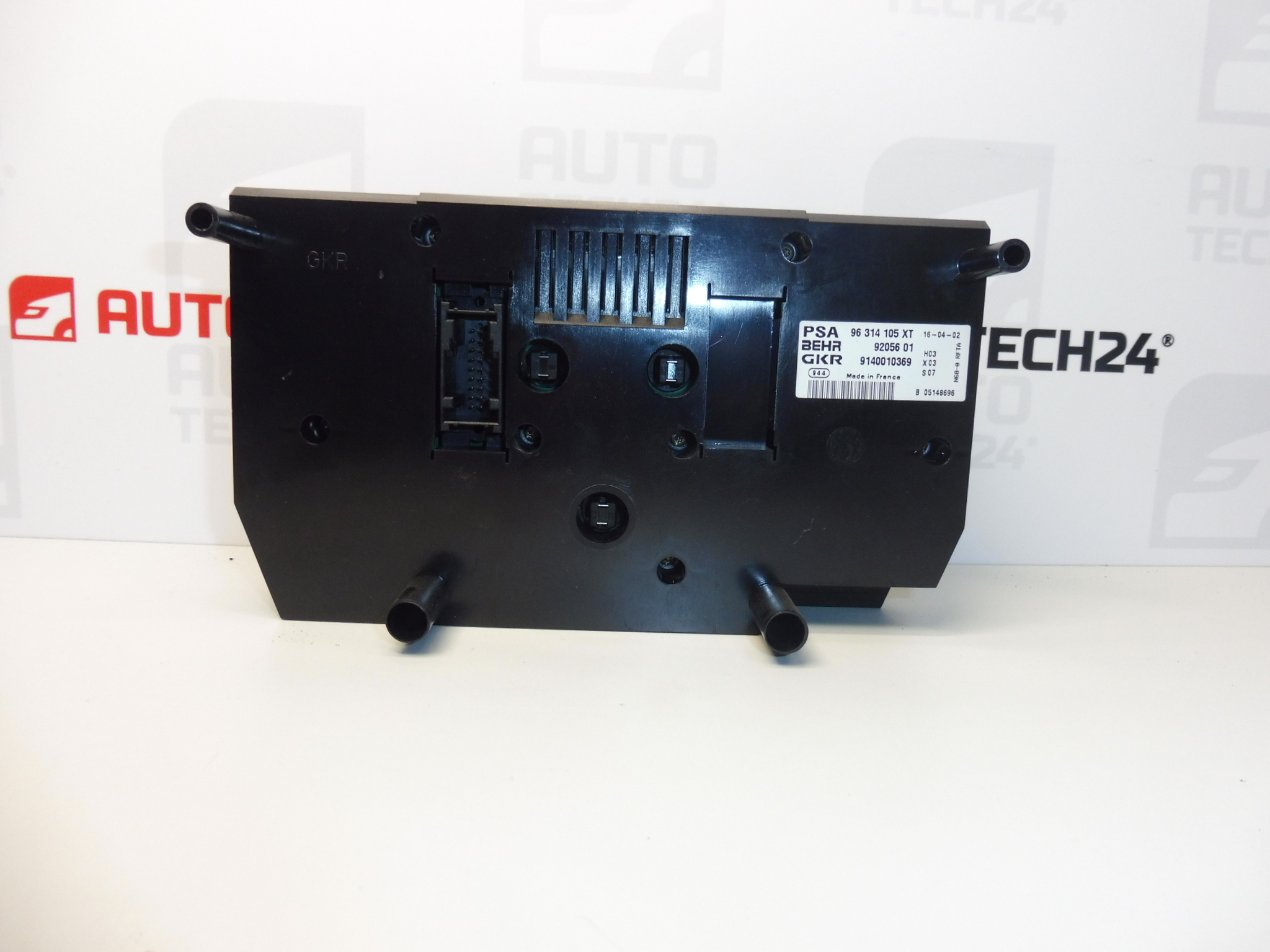

- Produktové číslo: 96314105XT
- Další čísla: 6451LV, 6451LT
- Další označení v podkladech: NFP
Kódy produktů
- Kódy produktů: 96314105XT, 6451LV, 6451LT
- Model: Citroën Xsara Picasso
Uvedené kódy pomáhají při vyhledání náhradního ovladače a porovnání s označením původního kusu. Před montáží zkontrolujte také fyzické provedení a konektory.
Doporučení k montáži
Obecně pro tento typ dílu platí následující postup. Přesný způsob demontáže obložení, uchycení panelu a zapojení závisí na konkrétním provedení vozu. Podklady neuvádějí modelově specifický montážní postup; řiďte se proto servisní dokumentací výrobce.
1) Před montáží
- Ověřte, že příčina závady skutečně spočívá v ovladači, nikoli v napájení, kabeláži nebo jiné části systému topení a klimatizace.
- Porovnejte čísla dílu, tvar panelu, ovládací prvky, upevňovací body a počet i provedení konektorů se starým kusem.
- Prohlédněte použitý díl: zkontrolujte praskliny, poškozené úchyty, stopy vlhkosti, oxidaci a stav kontaktů.
- Zkontrolujte mechanický chod ovládacích prvků bez použití nadměrné síly.
2) Potřebné nářadí a materiál
- Plastové nástroje pro šetrnou demontáž obložení.
- Šroubováky nebo bity podle skutečného provedení upevňovacích prvků.
- Svítilna, nádoba na spojovací materiál a telefon pro zaznamenání původního zapojení.
- Čistá utěrka a případně přípravek určený k čištění elektrických kontaktů, vhodný pro dané materiály.
- Podle potřeby multimetr pro odbornou kontrolu elektrického připojení.
3) Postup montáže krok za krokem
- Vozidlo bezpečně odstavte, vypněte zapalování a elektrické spotřebiče.
- Před odpojením elektrického dílu dodržte postup výrobce pro odstavení elektrické soustavy a odpojení baterie, včetně předepsané čekací doby.
- Podle servisní dokumentace zpřístupněte ovládací panel. Obložení uvolňujte plastovým nástrojem a nevyvíjejte sílu na skryté příchytky.
- Vyfotografujte původní usazení panelu, vedení kabeláže a připojení.
- Uvolněte upevnění panelu a opatrně jej povysuňte pouze natolik, aby nedošlo k napnutí vodičů nebo případných mechanických vazeb.
- Odjistěte konektory a odpojte je tahem za jejich tělo, nikoli za kabely. Pokud jsou přítomny mechanické vazby, odpojte je podle servisního postupu.
- Po vyjmutí původního panelu znovu porovnejte oba díly, zejména připojení, uchycení a provedení ovládání.
- Zkontrolujte konektory vozidla. Případné poškození, uvolněné kontakty nebo stopy přehřívání vyřešte před připojením náhradního panelu.
- Připojte náhradní ovladač, zajistěte konektory a případné mechanické vazby. Kabeláž veďte tak, aby se neskřípla a nebyla napnutá.
- Panel usaďte bez pnutí a upevněte předepsaným způsobem. Plastové úchyty nepřetahujte.
- Obnovte napájení podle pokynů výrobce a proveďte základní ověření funkce. Po úspěšné kontrole dokončete montáž obložení.
4) Kontroly po montáži a zkušební jízda/ověření funkce
- Vyzkoušejte všechny dostupné ovládací prvky a sledujte, zda systém odpovídá na změny nastavení.
- Podle skutečné výbavy ověřte regulaci teploty, ventilátoru, směru proudění vzduchu a požadavek na klimatizaci. Funkce klimatizace závisí také na stavu celého systému a provozních podmínkách.
- Pokud je panel vybaven osvětlením nebo indikací, zkontrolujte jejich činnost.
- Ověřte pevné usazení panelu a obložení. Při případné krátké zkušební jízdě sledujte nežádoucí vibrace nebo výpadky; podrobné nastavování provádějte ve stojícím vozidle.
5) Nejčastější chyby při montáži + jak jim předejít
- Záměna provedení panelu: předem porovnejte označení, konektory a ovládací prvky, nejen vzhled čelní strany.
- Ulomení příchytek: nejprve zjistěte způsob uchycení a obložení nepáčte násilím.
- Vytržení vodičů nebo poškození kontaktů: vždy uvolněte pojistku konektoru a netahejte za kabeláž.
- Skřípnuté kabely a nezajištěné konektory: před konečným usazením zkontrolujte vedení kabeláže a dotažení pojistek konektorů.
- Výměna panelu bez určení příčiny závady: nejprve prověřte napájení a související části systému, aby původní problém nepřetrvával.
Důvody, proč dochází k poničení dílu
U ovladačů topení a klimatizace se obecně mohou projevit následující příčiny poškození. Nejde o popis závad tohoto konkrétního kusu.
- Mechanické opotřebení ovládacích prvků při dlouhodobém používání.
- Nadměrná síla při obsluze nebo demontáži, která může poškodit tlačítka, otočné prvky či plastové úchyty.
- Vlhkost a rozlité tekutiny, které mohou způsobit oxidaci kontaktů a poruchy elektrických částí.
- Vadné nebo uvolněné připojení, jež může vést k přerušované funkci nebo lokálnímu přehřívání kontaktů.
- Stárnutí materiálů a teplotní namáhání, které mohou postupně zhoršovat stav plastových i elektrických součástí.
