Popis

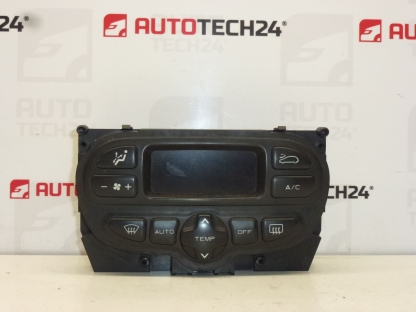

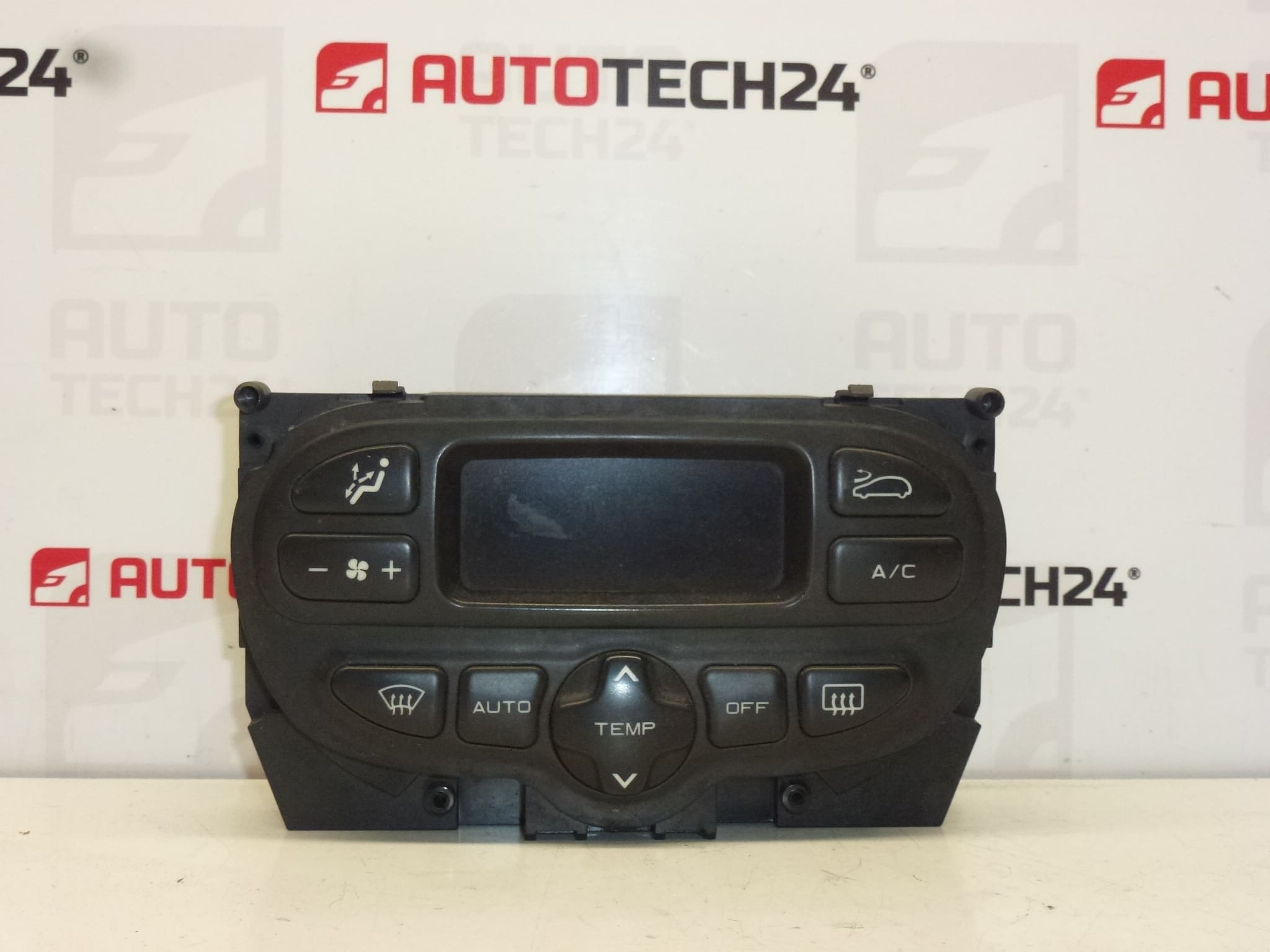

Ovládání topení a klimatizace pro vozy CITROEN XSARA PICASSO
Popis dílu
Použitý ovladač topení a klimatizace pro Citroën Xsara Picasso slouží k obsluze topení a klimatizace vozu. Je vhodnou volbou při výměně původního ovládacího panelu, pokud je příčinou závady právě tento díl, například při poškození ovládacích prvků nebo jejich nespolehlivé reakci.
Při výběru se zaměřte především na produktová čísla 96314105ZR a 6451FJ a na shodu provedení se stávajícím panelem. Porovnání označení, konektorů, uchycení a uspořádání ovládacích prvků pomůže předejít nákupu nesprávné varianty. Použitý díl představuje cenově rozumnou možnost opravy bez nutnosti pořizovat nový panel.
Technické informace
- Výrobce: neuvedeno; v podkladech je uvedeno označení Stellantis CITROEN PEUGEOT.
- Model: Citroën Xsara Picasso.
- Typ dílu: ovladač topení a klimatizace.
- Stav: použitý díl.
- Další čísla: 6451LV, 6451HP.
- Další označení v podkladech: NFP.
Kódy produktů
- Kódy produktů: 96314105ZR, 6451FJ, 6451LV, 6451HP.
- Model: Citroën Xsara Picasso.
Uvedená čísla usnadňují dohledání dílu. Samotná shoda modelu vozu nestačí k určení správného provedení; porovnejte také označení a konstrukci původního ovladače.
Doporučení k montáži
Obecně pro tento typ dílu platí následující postup. Přesný způsob zpřístupnění panelu, jeho upevnění a připojení závisí na konkrétním provedení vozu. Podklady neuvádějí podrobný montážní postup ani typ ovládacího mechanismu.
1) Před montáží
- Porovnejte produktová čísla, tvar panelu, rozmístění ovládacích prvků, upevňovací body a provedení konektorů se starým kusem.
- Zkontrolujte použitý díl: zejména neporušenost krytu a úchytů, stav kontaktů a případné známky vlhkosti nebo přehřátí.
- Ovládací prvky vyzkoušejte jemně, bez použití síly. Neměly by se zasekávat ani mít zjevně poškozený mechanismus.
- Před výměnou vylučte jiné možné příčiny potíží, například závadu napájení, kabeláže nebo samotného systému topení a klimatizace.
2) Potřebné nářadí a materiál
- Plastové demontážní páky pro interiérové obložení.
- Šroubováky nebo bity odpovídající skutečným spojovacím prvkům.
- Svítilna, nádoba na drobné spojovací prvky a pomůcky k označení připojení.
- Čistá suchá utěrka; podle potřeby vhodný přípravek na elektrické kontakty.
- Pro hledání elektrické závady případně multimetr a odpovídající servisní dokumentace.
3) Postup montáže krok za krokem
- Vozidlo bezpečně odstavte, vypněte zapalování a zajistěte, aby během práce nedošlo k nechtěnému zapnutí elektrických systémů.
- Před odpojováním elektrických konektorů postupujte podle pokynů výrobce pro uvedení elektroniky do klidového stavu a odpojení baterie.
- Podle servisního postupu zpřístupněte ovládací panel. Okolní obložení uvolňujte plastovým nástrojem, aby nedošlo k poškrábání nebo ulomení západek.
- Vyhledejte a uvolněte upevnění panelu. Pokud panel klade odpor, ověřte, zda nezůstal zajištěný dalším spojem; nevytahujte jej silou.
- Panel opatrně povysuňte pouze tak daleko, aby se nenapínala jeho připojení. Před odpojením si jejich vedení a polohu vyfotografujte nebo označte.
- Odjistěte konektory a odpojte je za jejich těla, nikoli tahem za vodiče. Pokud dané provedení používá mechanické ovládací vazby, uvolněte je podle servisní dokumentace.
- Po vyjmutí starého panelu znovu porovnejte oba díly. Prohlédněte kabeláž, konektory a upevnění; poškozené připojení je nutné vyřešit před osazením náhradního dílu.
- Připojte použitý ovladač a ověřte správné zajištění všech přípojek. Případné mechanické vazby veďte a upevněte podle původního uspořádání a servisního postupu.
- Usaďte panel bez skřípnutí vodičů nebo namáhání připojení. Upevňovací prvky dotahujte přiměřeně podle pokynů výrobce, aby nepraskly plastové úchyty.
- Obnovte napájení podle postupu výrobce a proveďte základní funkční zkoušku. Před případnou další manipulací s konektory napájení opět bezpečně odpojte.
- Po úspěšné kontrole dokončete montáž obložení a ověřte, že panel pevně sedí a všechny ovládací prvky mají volný chod.
4) Kontroly po montáži a ověření funkce
- Vyzkoušejte všechny dostupné funkce podle výbavy vozu, zejména změnu nastavení topení, ovládání ventilátoru, směrování vzduchu a zapnutí klimatizace.
- Pokud je panel vybaven podsvícením nebo signalizací, zkontrolujte také jejich funkci.
- Sledujte, zda ovládání reaguje opakovaně a bez výpadků. Samotné zapnutí klimatizace na panelu ještě nepotvrzuje správnou funkci celého klimatizačního systému.
- Při krátké zkušební jízdě lze ověřit stabilní funkci a případné vibrace obložení. Nastavení zkoušejte pouze tehdy, pokud tím neomezíte bezpečné řízení.
5) Nejčastější chyby při montáži a jak jim předejít
- Výběr pouze podle vzhledu: vždy porovnejte také produktová čísla, konektory a uchycení.
- Tahání za vodiče nebo násilné rozpojování: nejprve uvolněte pojistku konektoru a manipulujte s jeho tělem.
- Ulomení úchytů a přetažení spojů: před vyjmutím ověřte všechna upevnění a při montáži respektujte plastové provedení panelu.
- Skřípnutá kabeláž nebo špatně vedené mechanické vazby: před konečným usazením zkontrolujte jejich polohu a volný chod.
- Výměna bez určení příčiny závady: nefunkční topení či klimatizace nemusí znamenat vadný ovladač; nejprve prověřte související části systému.
Důvody, proč dochází k poničení dílu
U ovladačů topení a klimatizace obecně přicházejí v úvahu následující příčiny poškození. Nejde o popis zjištěných závad tohoto konkrétního kusu.
- Mechanické opotřebení: časté používání postupně zatěžuje tlačítka, otočné ovladače a jejich vnitřní mechanismy.
- Nadměrná síla při ovládání: násilné přestavování zaseknutého prvku může poškodit ovladač nebo navazující mechanismus.
- Vlhkost a rozlité nápoje: mohou způsobit korozi kontaktů, znečištění nebo elektrickou závadu.
- Stárnutí plastů a teplotní namáhání: zvyšují riziko prasknutí krytu, západek a upevňovacích bodů.
- Závady elektrického připojení: uvolněné či zoxidované kontakty mohou vést k výpadkům a místnímu zahřívání.
- Neodborná demontáž: páčení nevhodným nástrojem a tahání za připojení mohou poškodit panel i kabeláž.
