Popis
Ovladač okna řidiče pro vozy CITROEN C1 a PEUGEOT 107 od roku výroby 2010 do 2013
Popis dílu

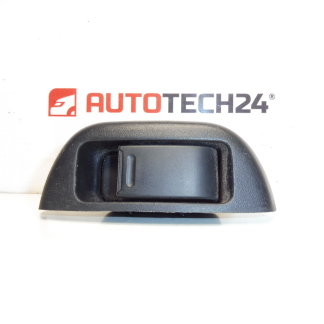

Použitý ovladač okna řidiče v černém provedení pro Citroën C1 a Peugeot 107 slouží k ovládání elektrického stahování okna. Je vhodnou volbou při výměně poškozeného nebo nefunkčního spínače, pokud závada skutečně spočívá v ovladači, nikoli v kabeláži či mechanismu stahování.
Při výběru se řiďte především produktovým číslem 6554KZ a porovnáním konektoru, tvaru a uchycení s původním dílem. Černé provedení umožňuje zachovat odpovídající vzhled ovládacích prvků interiéru.
Technické informace
- Výrobce: neuvedeno
- Model: Citroën C1, Peugeot 107
- Roky výroby dle podkladů: 2010–2013
- Typ dílu: ovladač elektrického stahování okna řidiče
- Barva: černá
- Stav: použitý díl
- Další čísla: neuvedeno
Kódy produktů
- Kódy produktů: 6554KZ
Označení 6554KZ je hlavním údajem pro vyhledání tohoto ovladače oken. Před výměnou porovnejte také fyzické provedení obou dílů.
Doporučení k montáži
Obecně pro tento typ elektrického dílu platí následující postup. Přesný způsob zpřístupnění ovladače, uvolnění krytů a odpojení elektrické soustavy závisí na konkrétním modelu a provedení vozu. Řiďte se servisním postupem výrobce.
1) Před montáží
- Porovnejte produktové číslo, tvar tělesa, ovládací plochu, uchycení a provedení konektoru se starým kusem.
- Zkontrolujte plastové západky, neporušenost tělesa a stav kontaktů. Pozornost věnujte korozi, vlhkosti a stopám přehřátí.
- Ověřte, že se tlačítko pohybuje bez zadrhávání. Samotný mechanický chod ovšem nepotvrzuje elektrickou funkčnost.
- Před výměnou vylučte podle servisního postupu závadu napájení, kabeláže nebo stahovacího mechanismu. Nereagující okno nemusí znamenat vadný ovladač.
2) Potřebné nářadí a materiál
- Plastové nástroje pro šetrnou demontáž interiérových krytů.
- Ruční nářadí odpovídající použitým upevňovacím prvkům.
- Svítilna a čistá utěrka; při diagnostice vhodný měřicí přístroj a schéma zapojení.
- V případě potřeby přípravek určený pro elektrické kontakty a slučitelný s okolními plasty.
3) Postup montáže krok za krokem
- Zajistěte vozidlo proti pohybu a připravte si čisté pracovní místo.
- Vypněte zapalování a podle pokynů výrobce bezpečně odpojte napájení pro práci na elektrické soustavě.
- Podle servisního postupu zpřístupněte ovladač. Pokud je nutné uvolnit okolní kryty, používejte plastové nástroje a nepáčte je silou.
- Před vyjmutím si zaznamenejte orientaci ovladače a vedení připojené kabeláže.
- Uvolněte upevnění ovladače a opatrně jej vysuňte tak, aby se nenapínaly vodiče.
- Odjistěte konektor a vytáhněte jej za jeho těleso, nikoli za kabely.
- Porovnejte vyjmutý a náhradní díl. Zkontrolujte také konektor ve voze; poškozené nebo přehřáté kontakty je potřeba odborně vyřešit před zapojením.
- Připojte konektor k náhradnímu ovladači a ověřte správné zajištění jeho pojistky. Spojení musí jít provést bez násilí.
- Usaďte ovladač do uchycení, veďte kabeláž bez skřípnutí a vraťte demontované kryty na místo.
- Obnovte napájení podle postupu výrobce a proveďte funkční zkoušku. Pokud výrobce předepisuje další úkony po odpojení baterie, postupujte podle jeho pokynů.
4) Kontroly po montáži a ověření funkce
- Na stojícím vozidle ověřte reakci okna na povely pro spuštění i vytažení. Během zkoušky udržujte ruce a předměty mimo dráhu skla.
- Zkontrolujte, že ovladač pevně drží, tlačítko nezadrhává a okolní kryty správně dosedají.
- Pokud okno nereaguje, pracuje přerušovaně nebo se konektor zahřívá, zkoušku přerušte a vyhledejte příčinu v elektrickém obvodu či mechanismu.
- Pro samotné ověření spínače obvykle postačí funkční zkouška na místě; zkušební jízda není nutná.
5) Nejčastější chyby při montáži a jak jim předejít
- Výběr pouze podle vzhledu: porovnejte také číslo dílu, konektor a uchycení.
- Vylomení plastových západek: nejprve zjistěte způsob jejich jištění a uvolňujte je bez nadměrné síly.
- Tahání za vodiče: konektor vždy odpojujte za těleso po uvolnění pojistky.
- Nedocvaknutý konektor nebo skřípnutá kabeláž: před uzavřením krytů zkontrolujte zajištění spoje a vedení vodičů.
- Výměna bez určení příčiny závady: před montáží prověřte i ostatní části ovládání okna, aby výměna řešila skutečný problém.
Důvody, proč dochází k poničení dílu
U ovladačů elektrických oken obecně patří mezi časté příčiny poškození:
- Opotřebení kontaktů a ovládacího mechanismu při dlouhodobém používání.
- Proniknutí vlhkosti nebo rozlitých nápojů, které může způsobit korozi a nespolehlivý elektrický kontakt.
- Nečistoty v okolí tlačítka, kvůli nimž se ovládací prvek může zadrhávat.
- Nadměrná síla nebo nešetrná demontáž, která poškodí tlačítko, těleso či upevňovací západky.
- Špatný kontakt v konektoru, který může vést k místnímu zahřívání a poškození připojení.
