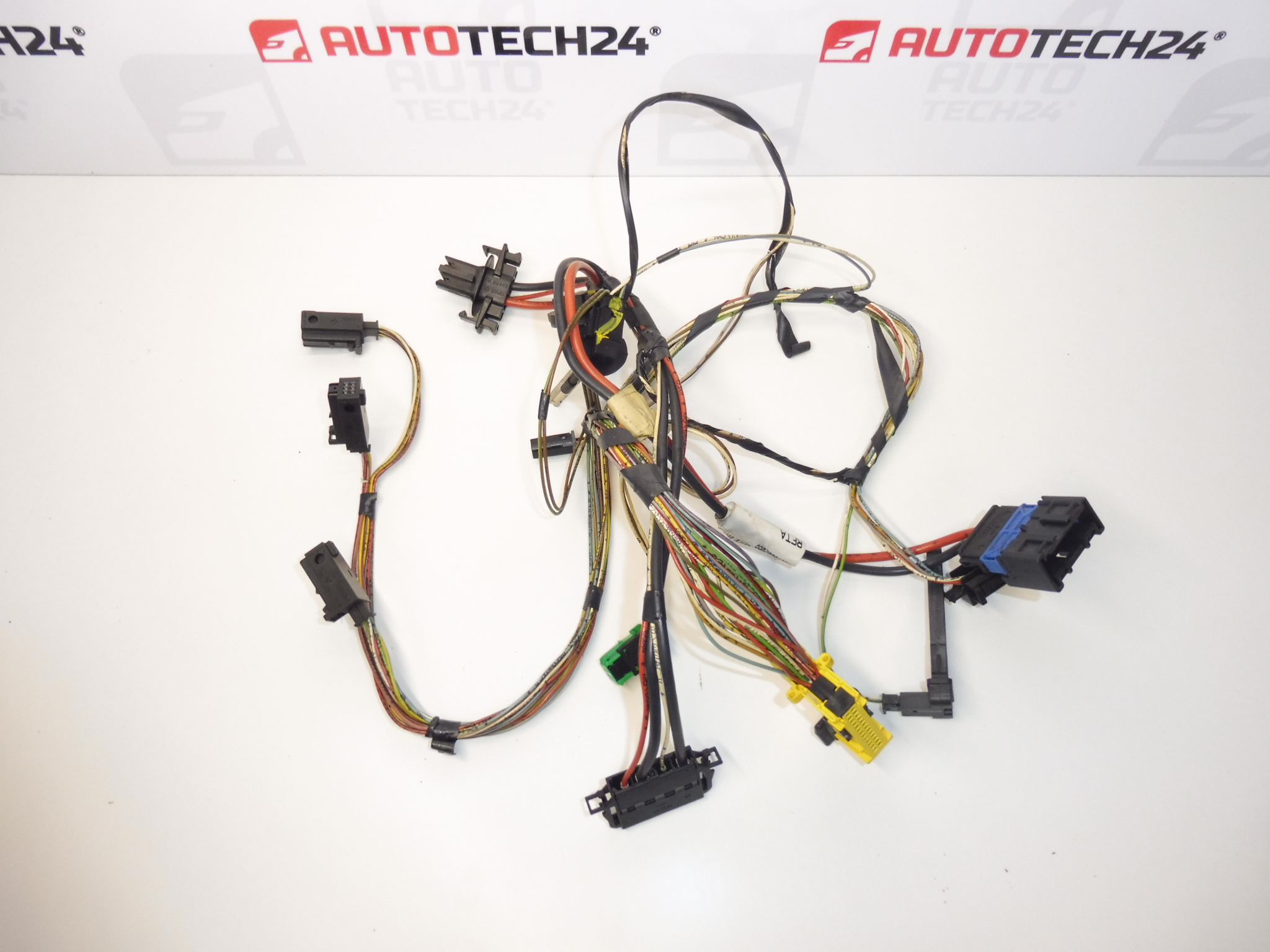

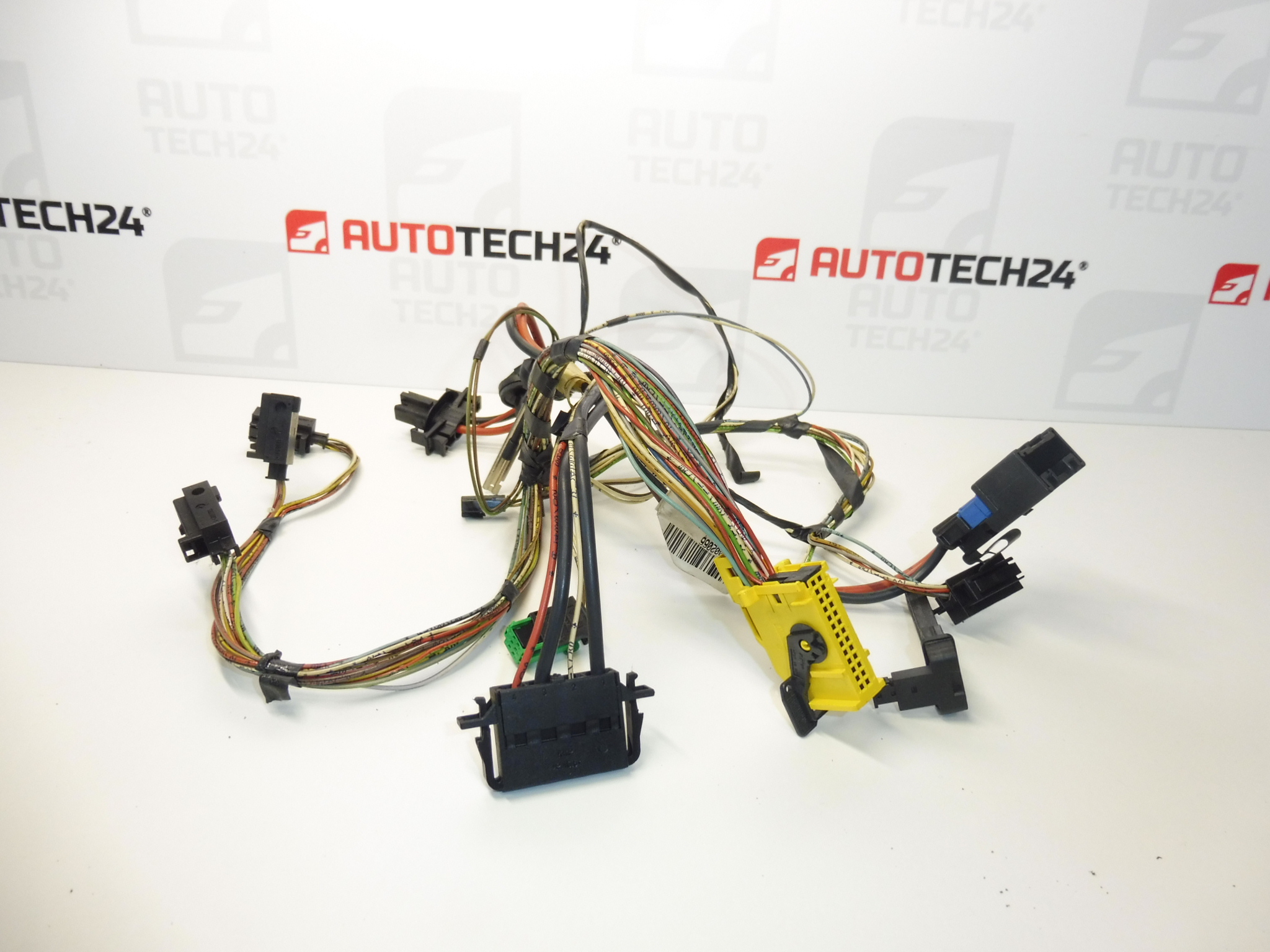

Kompletní svazek digitální klimatizace BEHR pro Peugeot 307 od roku 2004
Popis dílu
Použitý kabelový svazek digitální klimatizace BEHR pro Peugeot 307 od roku 2004 slouží k elektrickému propojení součástí klimatizačního systému. Je vhodným řešením při opravě poškozené kabeláže, například při přerušení vodičů nebo poškození konektorů. Výměna celého svazku může být praktičtější než oprava několika narušených míst původního vedení.
Při výběru se orientujte zejména podle čísel 42991 a 643642, provedení konektorů a uspořádání jednotlivých větví. Důležité je také rozlišit provedení klimatizace – tento svazek je v podkladech uveden pro digitální klimatizaci BEHR.
Technické informace
- Výrobce: BEHR
- Model: Peugeot 307
- Další čísla: T5 – doplňkové označení v názvu produktu
- Typ dílu: kabelový svazek digitální klimatizace
- Určení podle podkladů: Peugeot 307 od roku 2004, digitální klimatizace BEHR
- Stav: použitý autodíl
- Rozsah podle původního popisu: kompletní svazek
- Doplňkové označení v podkladech: NFP
Kódy produktů
- Kódy produktů: 42991, 643642
- Model: Peugeot 307
Čísla porovnejte s označením původního dílu. Shodu posuzujte společně s typem klimatizace, tvarem konektorů, jejich osazením a vedením svazku, nikoli pouze podle modelu vozidla.
