Popis

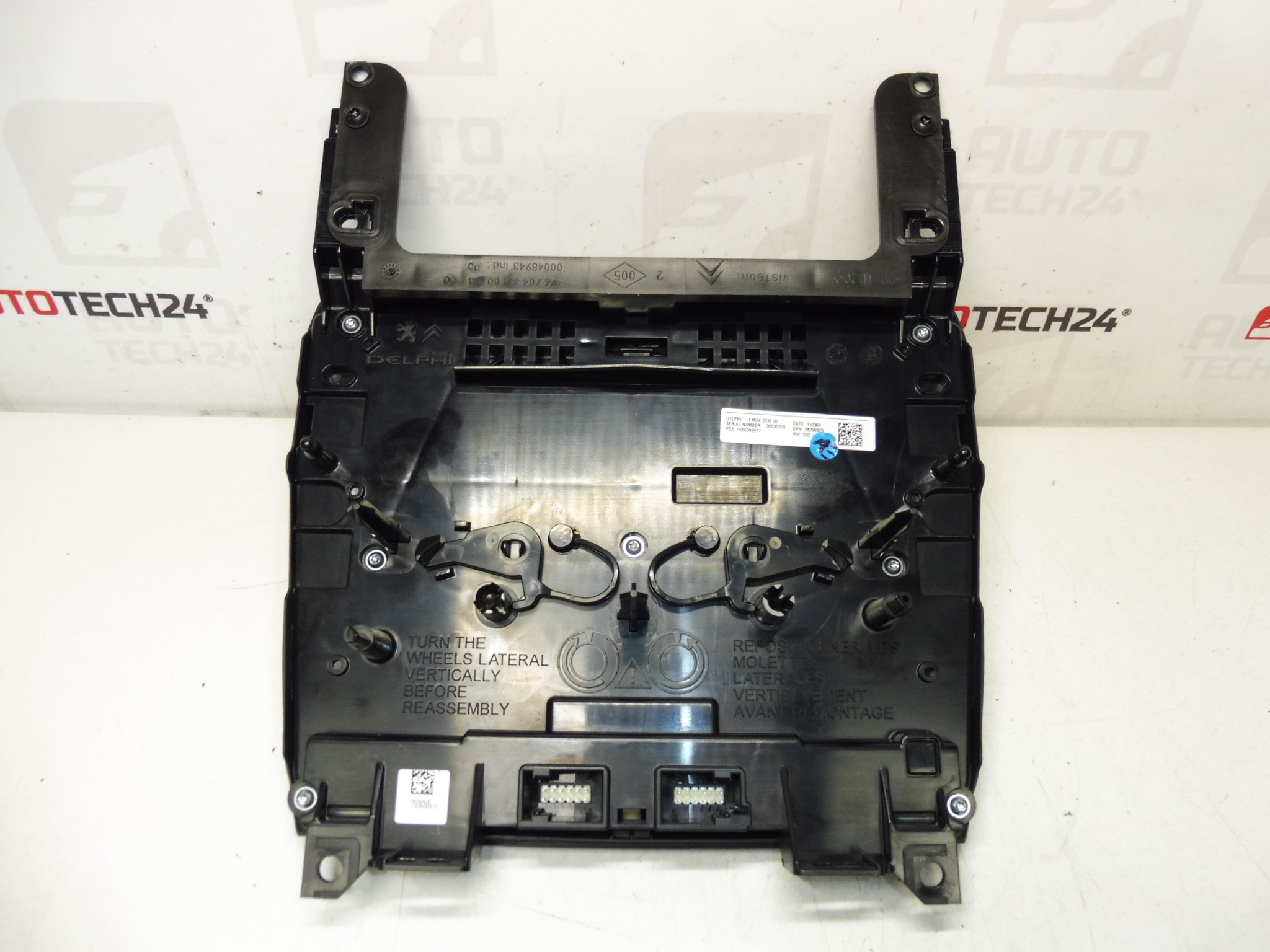

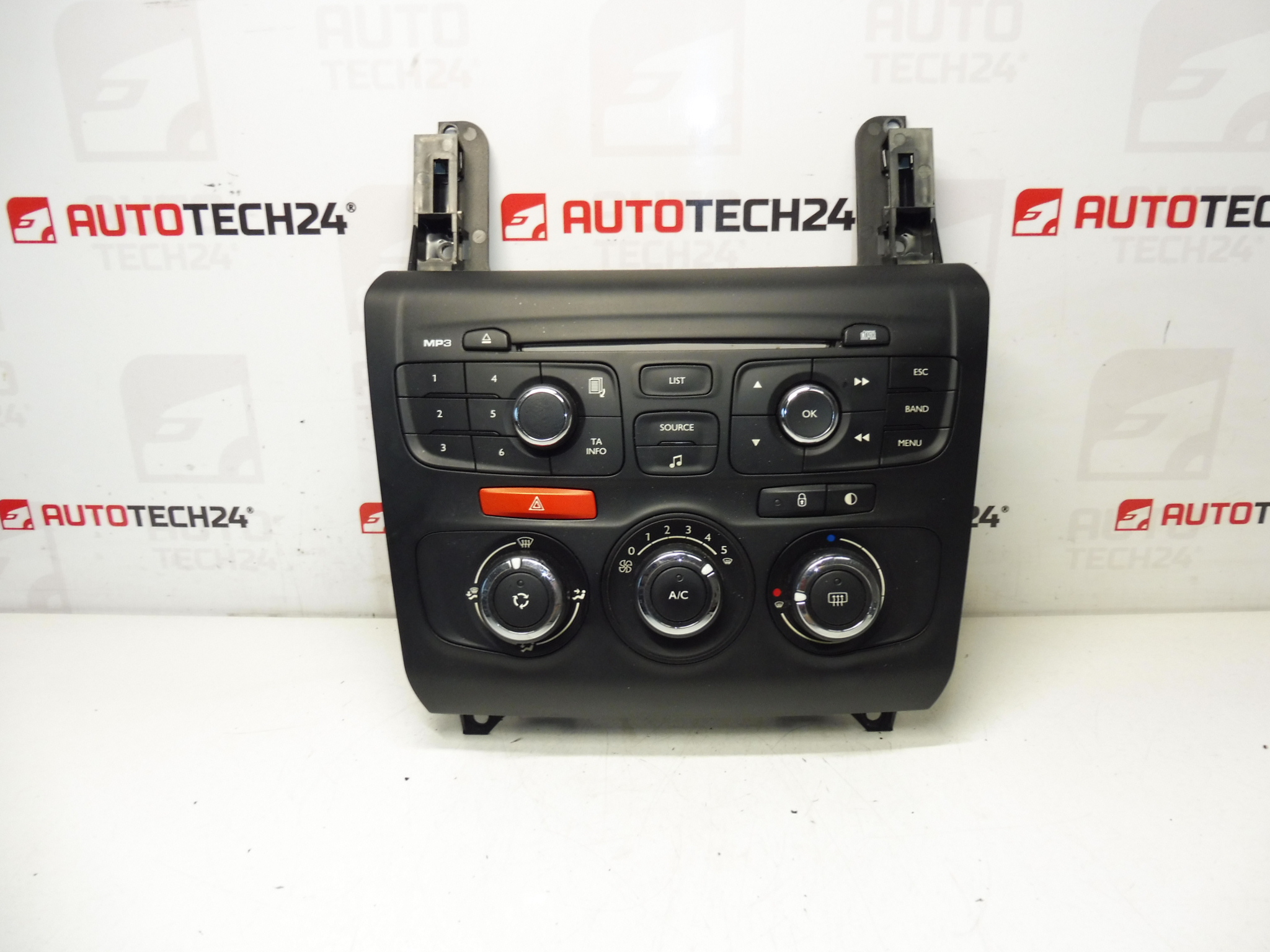

Ovládání topení, klimatizace a autorádia a navigace CITROEN C4 B7
Testováno – funkční
Popis dílu
Vícefunkční panel (ovládací jednotka) pro Citroën C4 II (C4 B7) slouží ke komfortnímu ovládání funkcí v kabině – typicky topení, klimatizace a také autorádia/navigace. Jde o originální díl ze skupiny Stellantis (Citroën/Peugeot), vhodný jako náhrada při nefunkčních tlačítkách, výpadcích ovládání nebo po mechanickém poškození panelu.
Díl je otestovaný a plně funkční, což je u elektro ovladačů zásadní pro rychlou a bezproblémovou opravu.
Technické informace
- Výrobce: Stellantis (Citroën / Peugeot)
- Model: Citroën C4 B7 (C4 II)
- Další čísla: 98040763ZD, 6155HR
Kódy produktů
- Kódy produktů: 9666395977, 98040763ZD, 6155HR
Doporučení k montáži
Obecně/typicky pro tento typ dílu platí, že se jedná o interiérový ovládací panel s elektrickými konektory. Přesný postup se může lišit dle konkrétní výbavy a provedení vozu.
1) Před montáží
- Porovnejte se starým dílem produktová čísla (zejména 9666395977 a další uvedená čísla).
- Zkontrolujte stav konektorů (ohnuté piny, vůle, známky koroze) a nepoškozený корпус/přední panel (praskliny, ulomené úchyty).
- Pokud původní problém byl přerušovaný (např. občas nereagují tlačítka), zvažte kontrolu kabeláže a konektorů – závada nemusí být jen v panelu.
2) Potřebné nářadí a materiál
- Sada bitů/šroubováků (běžně Torx – dle provedení)
- Plastové páčidlo na demontáž interiérových plastů
- Čistící prostředek na elektro kontakty (volitelně)
- Měkká utěrka na ochranu okolních dílů
3) Postup montáže krok za krokem
- Vypněte zapalování a z bezpečnostních důvodů odpojte baterii.
- Chraňte okolní plasty a dekor lišty (utěrkou), ať nedojde k poškrábání.
- Pomocí plastového páčidla šetrně uvolněte krycí rámeček/obložení v oblasti panelu (podle provedení).
- Zpřístupněte upevňovací prvky panelu a panel demontujte (šrouby/západky dle provedení).
- Opatrně panel povytáhněte tak, aby šlo bezpečně manipulovat s konektory.
- Odpojte elektrické konektory (nejprve odjistěte pojistky konektorů; netahejte za kabely).
- Zkontrolujte čistotu a stav kontaktů; v případě potřeby je šetrně očistěte.
- Připojte konektory do nového (použitého) panelu – musí zacvaknout a být bez vůle.
- Usaďte panel do původní polohy a upevněte jej (šrouby/západky) bez křížení nebo pnutí plastů.
- Namontujte zpět rámeček/obložení a zkontrolujte, že vše lícuje.
- Připojte baterii.
- Zapněte zapalování a proveďte kontrolu funkcí (reakce tlačítek/ovladačů).
4) Kontroly po montáži a zkušební jízda/ověření funkce
- Ověřte, že panel správně ovládá topení/klimatizaci a související funkce.
- Ověřte ovládání autorádia/navigace (pokud je ve voze přítomno a propojeno s panelem).
- Zkontrolujte, že podsvit a tlačítka reagují konzistentně a bez výpadků.
5) Nejčastější chyby při montáži + jak jim předejít
- Nezacvaknutý konektor → po montáži nefungují některé funkce; vždy zkontrolujte aretaci konektoru.
- Poškození pinů při nasazování → konektory nasazujte v ose, bez násilí.
- Prasklé úchyty/rámeček → používejte plastové páčidlo a postupujte postupně po obvodu.
- Záměna příčiny závady (panel vs. kabeláž) → při opakovaných výpadcích prověřte i kontakty a svazek.
Důvody, proč dochází k poničení dílu
- Opotřebení tlačítek a kontaktů častým používáním (zhoršená odezva, vynechávání).
- Zatečení nebo zvýšená vlhkost v interiéru vedoucí ke korozi kontaktů.
- Mechanické poškození panelu (praskliny, ulomené úchyty) při neodborné demontáži palubních plastů.
- Kolísání napětí nebo špatné kontakty v konektorech/kabeláži, které mohou způsobovat poruchy ovládání.
