Popis
Motor levého předního stahování okna CITROEN C4 GRAND PICASSO do 2013
Sklopná zrcátka k vozu
Strana řidiče
Popis dílu

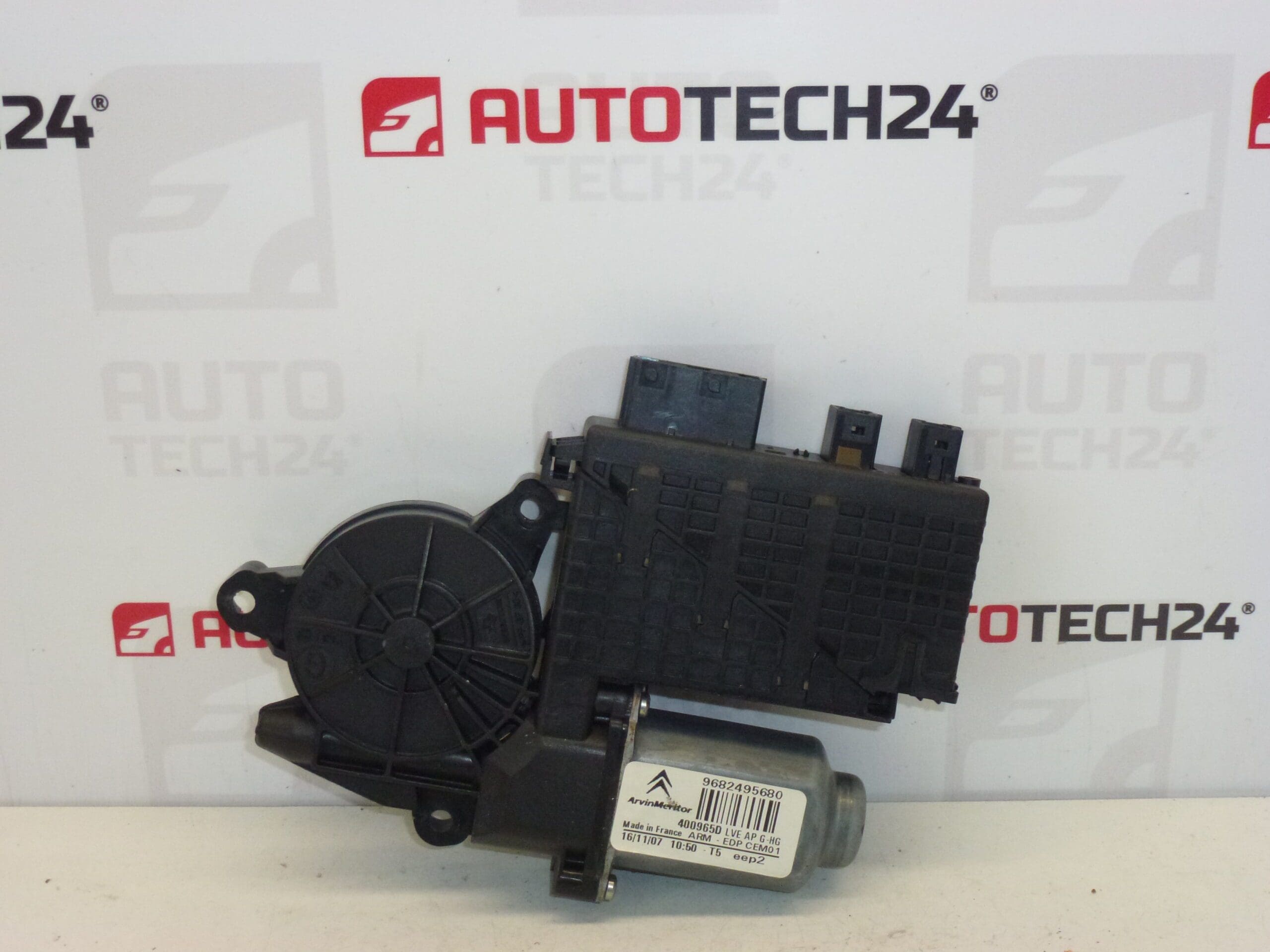

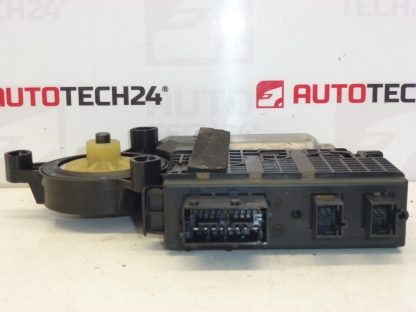

Použitý motor levého předního stahování okna pro vozy Citroën C4 Picasso / C4 Grand Picasso je určen pro stranu řidiče. Díl je vhodný jako náhrada při nefunkčním, pomalém nebo nepravidelném ovládání okna, případně při úplném výpadku mechanismu stahování.
Součástka odpovídá provedení pro vůz se sklopnými zrcátky, což je při výběru tohoto typu dílu důležitý údaj. Pro mnoho mechaniků i domácích opravářů je zásadní také hledání podle výrobního čísla, proto níže uvádíme přehled kódů pro snazší identifikaci.
Jde o elektro součást z kategorie stahovaček oken, kde je při výměně důležité porovnání konektorů, uchycení a označení původního kusu. Díky tomu lze předejít zbytečné demontáži dveřní výplně opakovaně.
Technické informace
- Výrobce: Stellantis Citroën Peugeot
- Model: Citroën C4 Picasso, Citroën C4 Grand Picasso
- Další čísla: 9682495680, 9221CY, 9221HH
Kódy produktů
Kódy produktů: 9682495680, 9221CY, 9221HH
Modely ze štítků a podkladů: Citroën C4 PICASSO, CITROEN C4 GRAND PICASSO
Doporučení k montáži
Obecně/typicky pro tento typ dílu platí, že přesný postup výměny se může lišit podle konkrétního provedení dveří a elektrické výbavy vozu. Níže je praktický postup pro výměnu motoru stahování okna u obdobného elektrického dílu.
1) Před montáží
- Zkontrolujte, zda se shoduje strana dílu – zde levá přední, tedy strana řidiče.
- Porovnejte kódy dílu na původním a novém kusu.
- Ověřte shodu elektrického konektoru, uchycení a celkového provedení motoru.
- Zkontrolujte stav kontaktů, plastových částí a upevňovacích bodů.
- Před samotnou montáží se ujistěte, že není poškozen i samotný mechanismus stahovačky nebo kabeláž ve dveřích.
2) Potřebné nářadí a materiál
- Sada běžného ručního nářadí
- Šroubováky a bity pro demontáž obložení
- Plastové páky na demontáž výplní
- Čistič elektrických kontaktů
- Hadřík nebo čistící utěrka
- Ochranné rukavice
3) Postup montáže krok za krokem
- Odpojte akumulátor vozidla a zajistěte vůz proti samovolnému pohybu.
- Demontujte vnitřní obložení příslušných dveří tak, aby nedošlo k poškození příchytek nebo krytek.
- Opatrně zpřístupněte prostor stahovacího mechanismu a elektrických konektorů.
- Odpojte konektor původního motoru stahování okna.
- Uvolněte upevnění motoru a vyjměte původní díl z mechanismu.
- Porovnejte původní a nový kus vedle sebe, zejména konektor, tvar těla motoru a uchycení.
- Pokud je vše shodné, usaďte nový motor na místo a pečlivě jej upevněte.
- Připojte elektrický konektor a zkontrolujte jeho správné dosednutí bez vůle.
- Před kompletním složením dveří proveďte základní funkční test pohybu okna.
- Pokud mechanismus pracuje správně, vraťte zpět ochranné prvky a dveřní výplň.
- Znovu připojte akumulátor.
- Proveďte finální kontrolu funkce ovládání okna a souvisejících prvků výbavy, pokud jsou s tímto provedením spojeny.
4) Kontroly po montáži a zkušební jízda/ověření funkce
- Ověřte plynulý chod okna v celém rozsahu.
- Zkontrolujte, zda se motor nepřehřívá, nevydává neobvyklé zvuky a nereaguje se zpožděním.
- Přesvědčte se, že kabeláž není při pohybu okna nikde v tahu nebo skřípnutá.
- Po opětovném složení dveří zkontrolujte správné usazení obložení a všech ovládacích prvků.
5) Nejčastější chyby při montáži + jak jim předejít
- Záměna strany dílu – před montáží vždy ověřte, že jde o levou přední stranu.
- Neporovnání kódů – před demontáží starého dílu si poznamenejte označení a porovnejte jej s novým kusem.
- Poškození konektoru nebo kabeláže – konektory odpojujte jemně, bez páčení silou.
- Montáž bez kontroly mechanismu – pokud je poškozená i samotná stahovačka, nový motor nemusí problém vyřešit.
- Předčasné složení dveří bez testu – vždy nejprve ověřte funkci, teprve poté vše kompletně smontujte.
Důvody, proč dochází k poničení dílu
- Dlouhodobé mechanické namáhání při každodenním stahování a vytahování okna
- Zvýšený odpor mechanismu stahovačky, který přetěžuje elektromotor
- Vlhkost ve dveřích, oxidace kontaktů nebo zhoršené elektrické spojení
- Poškozená kabeláž mezi karoserií a dveřmi
- Nešetrné ovládání při zamrzlém nebo zadrhávajícím se okně
- Opotřebení vnitřních elektrických a mechanických částí motoru v důsledku stáří
