Popis
Ovladač otvírání dveří spolujezdce ve předu pro vozy koncernu Stellantis CITROEN PEUGEOT OPEL FIAT TOYOTA
Barva HVV – SILVER
Popis dílu

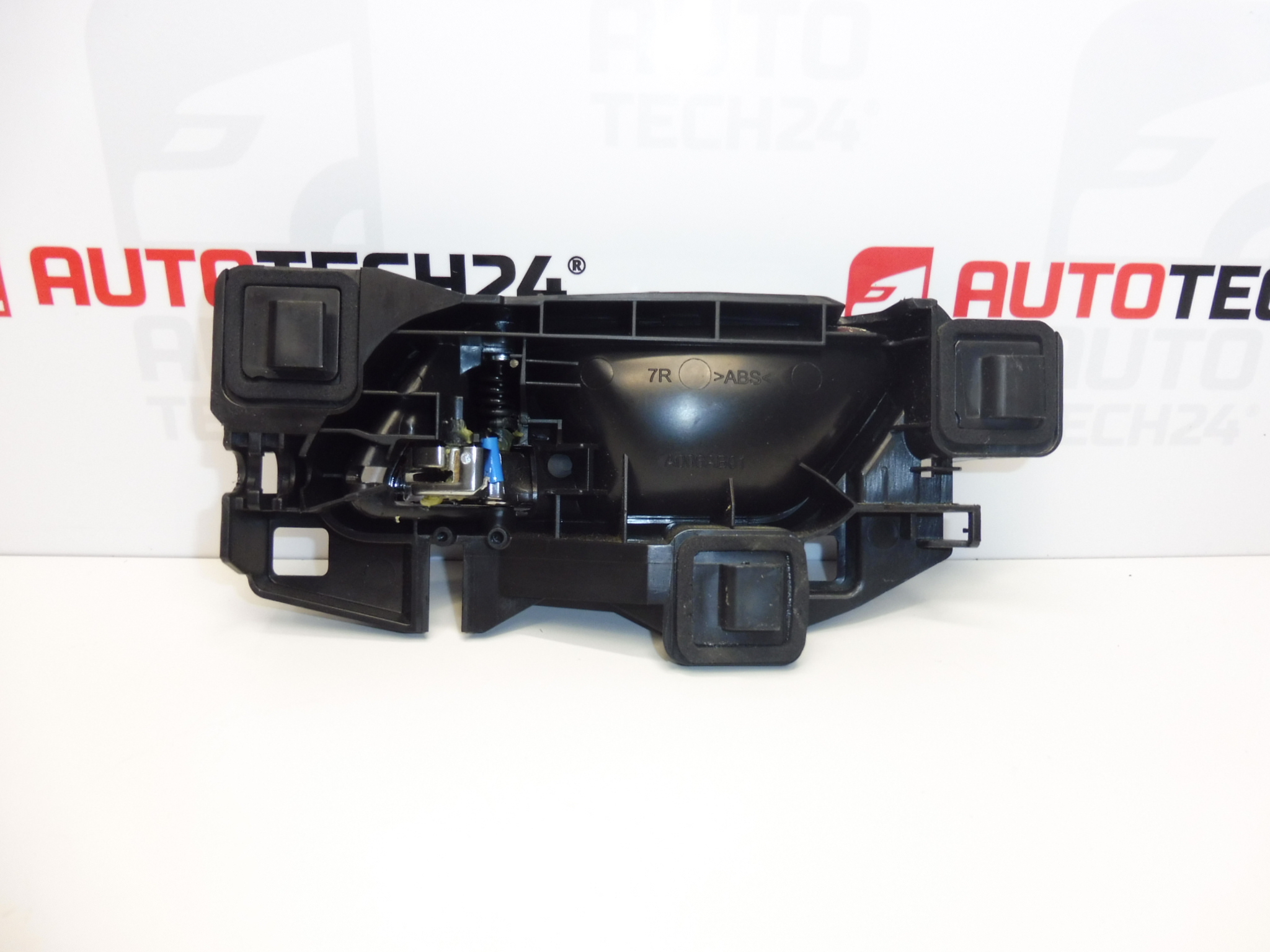

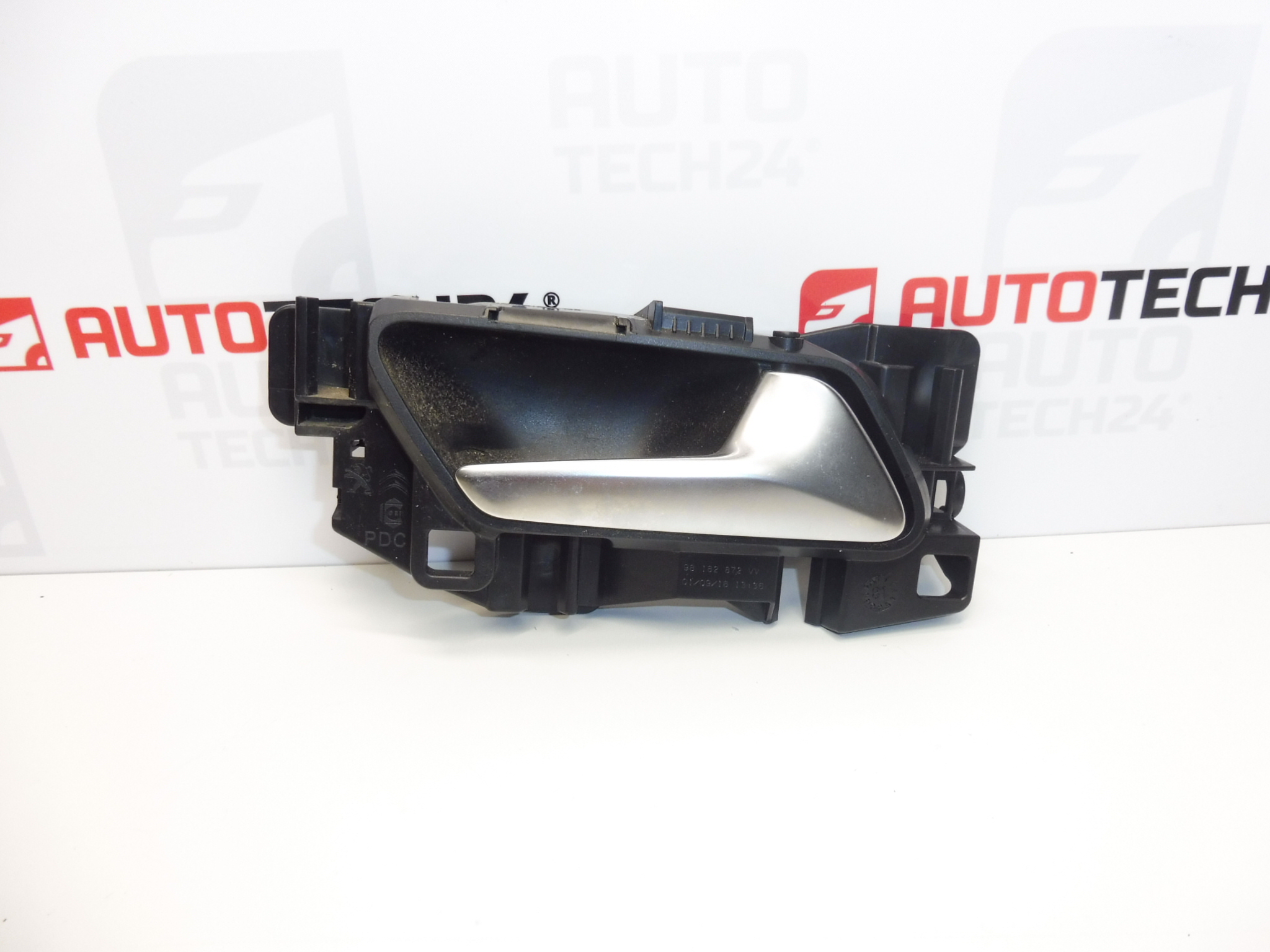

Vnitřní klika předních dveří spolujezdce 98182872VV slouží k ovládání otevírání dveří zevnitř vozu. Tento použitý díl je vhodnou volbou při výměně poškozené kliky, prasklého úchytu nebo opotřebeného ovladače. Stříbrné provedení HVV – SILVER je důležité zohlednit také při sladění s interiérem.
V podkladech jsou uvedeny modely Citroën Berlingo K9, OPEL COMBO E K9, PEUGEOT PARTNER III a PEUGEOT RIFTER. Při výběru porovnejte především produktové číslo, tvar, uchycení a napojení ovládacího mechanismu s původním dílem. Samotný název modelu nemusí rozlišovat všechna provedení klik.
Technické informace
- Výrobce: neuvedeno; v podkladech je uveden koncern Stellantis.
- Model: Citroën Berlingo K9 | OPEL COMBO E K9 | PEUGEOT PARTNER III | PEUGEOT RIFTER.
- Typ dílu: vnitřní klika / ovladač otevírání dveří.
- Umístění: přední dveře spolujezdce.
- Barva: HVV – SILVER.
- Stav: použitý díl.
- Další čísla: neuvedeno.
Kódy produktů
- Kódy produktů: 98182872VV.
- Kód barvy: HVV – SILVER.
Při hledání náhradní vnitřní kliky použijte označení 98182872VV a porovnejte jej s označením původního kusu, pokud je čitelné.
Doporučení k montáži
Obecně pro tento typ dílu platí následující postup. Přesný způsob demontáže výplně dveří, upevnění kliky a připojení ovládacího mechanismu závisí na konkrétním modelu a provedení vozu. Řiďte se servisním postupem výrobce.
1) Před montáží
- Porovnejte číslo dílu, určení pro přední dveře spolujezdce, tvar kliky, barvu a všechny upevňovací body se starým kusem.
- Prohlédněte použitý díl, zejména úchyty, pohyblivé části a místo připojení ovládání zámku. Zkontrolujte, zda nejsou prasklé nebo výrazně opotřebené.
- Ověřte plynulost pohybu kliky bez použití síly. Pokud mechanismus obsahuje vratný prvek, zkontrolujte také návrat do výchozí polohy.
- Prověřte, zda příčina závady neleží v táhle, lanku nebo zámku. Výměna samotné kliky nemusí odstranit závadu navazujícího mechanismu.
2) Potřebné nářadí a materiál
- Plastové páčidlo na demontáž interiérových obkladů.
- Sada šroubováků a vhodných bitů podle použitých spojovacích prvků.
- Drobné kleště pro práci s přístupnými pojistkami, pokud je dané provedení vyžaduje.
- Svítilna, měkká podložka pod demontovanou výplň a nádoba na spojovací materiál.
- Čistá utěrka a ochrana okolních pohledových ploch.
3) Postup montáže krok za krokem
- Zajistěte vozidlo proti pohybu, vypněte zapalování a ponechte dveře otevřené pro bezpečný přístup.
- Podle servisního postupu zjistěte způsob přístupu ke klice. Pokud práce vyžaduje odpojování elektrických prvků, dodržte pokyny výrobce pro odpojení napájení.
- Chraňte okolní obložení a opatrně sejměte krytky, které brání přístupu k upevnění.
- Uvolněte příslušné spojovací prvky. Je-li nutné sejmout výplň dveří, postupně uvolňujte její příchytky vhodným nástrojem, nikoli hrubým tahem.
- Výplň podepřete a případné konektory odpojte za jejich těla po uvolnění pojistek. Nenechávejte ji viset na kabeláži ani ovládacím lanku.
- Před rozpojením si zaznamenejte vedení a uchycení ovládacího mechanismu, například fotografií.
- Opatrně odjistěte připojení táhla nebo lanka podle skutečného provedení a demontujte původní kliku.
- Porovnejte obě kliky vedle sebe a zkontrolujte dosedací plochy i stav navazujícího mechanismu.
- Usaďte náhradní kliku, upevněte ji předepsaným způsobem a připojte ovládací mechanismus. Zkontrolujte úplné zajištění všech pojistek.
- Před zakrytováním ověřte, že se klika pohybuje volně, vrací se a připojené ovládání není překroucené, skřípnuté ani nepřirozeně napnuté.
- Vraťte případné konektory, výplň a krytky. Zkontrolujte vedení kabeláže a správné dosednutí příchytek; žádnou část neusazujte násilím.
- Obnovte napájení, pokud bylo odpojeno, podle postupu výrobce a proveďte závěrečnou kontrolu funkce.
4) Kontroly po montáži a ověření funkce
Nejprve při otevřených dveřích ověřte volný chod a návrat kliky. Před prvním zavřením zajistěte možnost přístupu do vozu jinými dveřmi. Následně bez použití nadměrné síly vyzkoušejte otevírání zevnitř i zvenku a funkci zamykání podle výbavy vozu. Pokud jste odpojovali elektrické prvky ve dveřích, ověřte i jejich funkci. Pokud klika vázne nebo dveře nelze spolehlivě otevřít a zajistit, vozidlo nepoužívejte do odstranění závady. Pro ověření samotné kliky zpravidla postačuje kontrola na stojícím vozidle.
5) Nejčastější chyby při montáži a jak jim předejít
- Záměna provedení: před montáží porovnejte nejen vzhled, ale i označení, úchyty a připojení mechanismu.
- Nedostatečně zajištěné lanko nebo táhlo: ověřte usazení koncovky i příslušné pojistky.
- Skřípnutí ovládání pod výplní: zachovejte původní vedení a zkontrolujte je před zakrytováním.
- Poškození příchytek hrubým páčením: nejprve vyhledejte všechny upevňovací body a používejte plastové demontážní nástroje.
- Přehlédnutí závady zámku: při zvýšeném odporu nepoužívejte sílu a prověřte celý navazující mechanismus.
Důvody, proč dochází k poničení dílu
U vnitřních dveřních klik obecně vzniká poškození nejčastěji kombinací opotřebení a nadměrného namáhání. Následující příčiny nejsou popisem stavu tohoto konkrétního kusu:
- Opakované prudké tahání: přetěžuje úchyty a pohyblivé části kliky.
- Zvýšený odpor zámku, lanka nebo táhla: přenáší na kliku vyšší sílu, než je při běžném ovládání potřeba.
- Stárnutí materiálu a časté používání: mohou vést k vůlím, prasklinám nebo zhoršenému návratu ovladače.
- Neodborná demontáž: páčení přes nesprávné místo může poškodit upevnění nebo pojistky.
- Mechanické nárazy a nevhodné čištění: mohou poškodit povrchovou úpravu a pohledové části.
