Popis

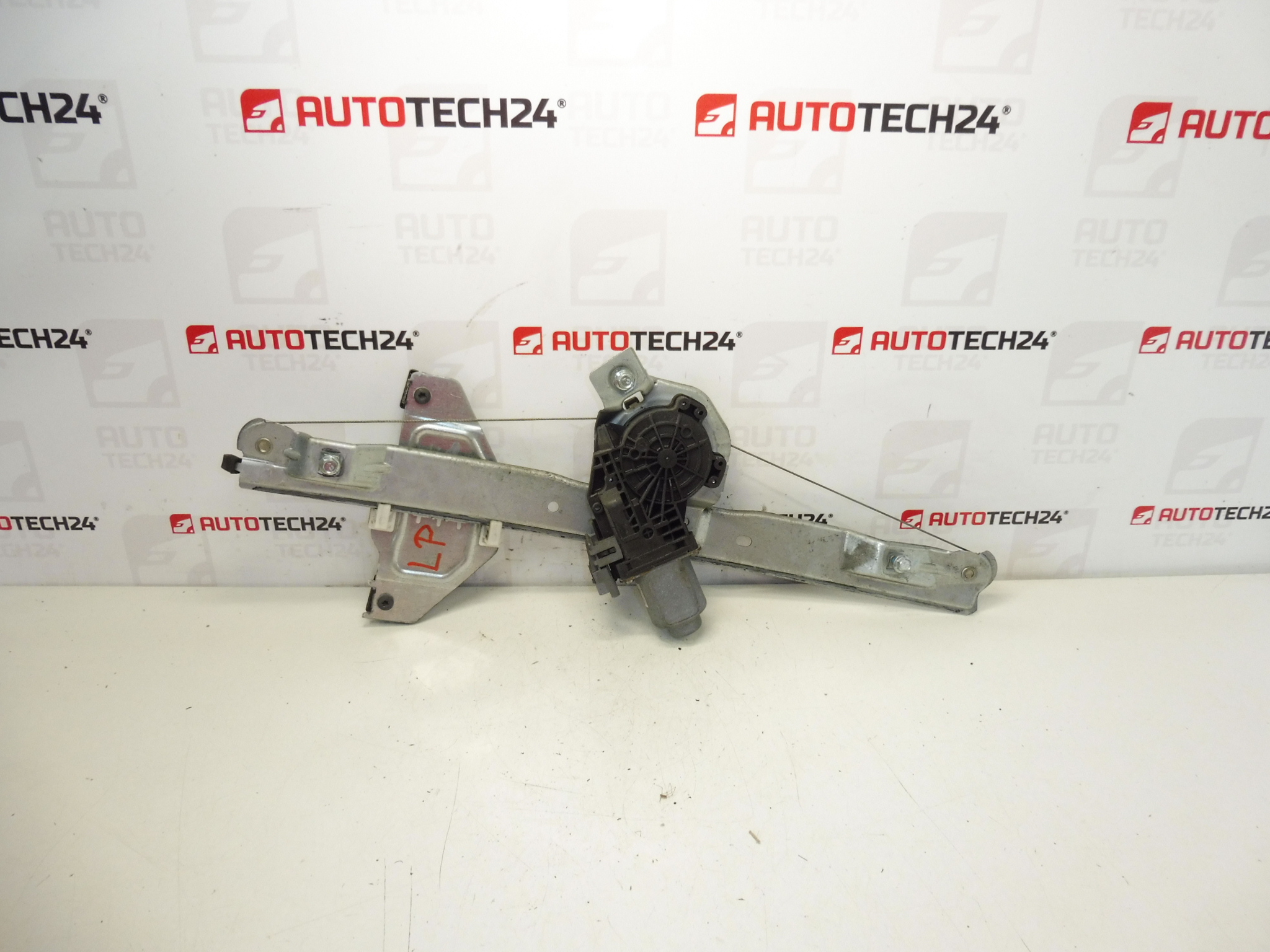

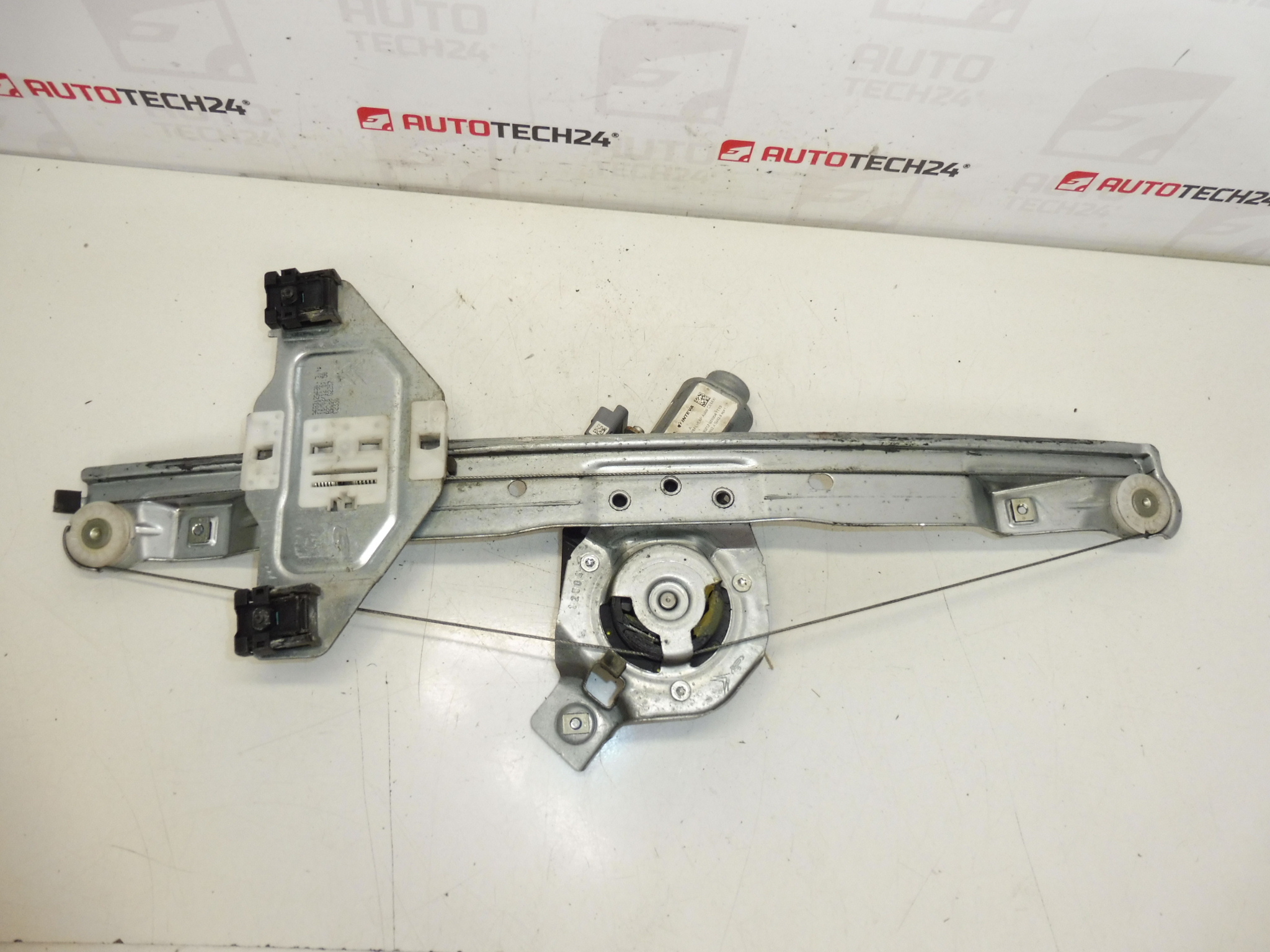

Mechanismus elektrického stahování levého předního okna pro vozy Citroën C3 II A51
Strana – dveře řidiče
Včetně elektromotoru
6PIN
Popis dílu
Použitý mechanismus levého předního stahování okna je určen pro vozy Citroën C3 II A51. Jde o kompletní díl včetně elektromotoru, který zajišťuje plynulé elektrické ovládání okna na straně řidiče. Díky provedení se 6PIN konektorem je vhodný jako náhrada za původní poškozený nebo nefunkční mechanismus.
Tento autodíl je vyhledávaný také podle produktových čísel, což usnadňuje správné dohledání vhodného kusu při opravě. Pro automechaniky i domácí opraváře je důležité, že jde o celek s motorem, takže odpadá nutnost řešit samostatně další část pohonu stahování.
Technické informace
- Výrobce: Stellantis Citroën Peugeot
- Model: Citroën C3 II A51
- Další čísla: 9802617780
- Umístění: levé přední dveře, strana řidiče
- Provedení: mechanismus elektrického stahování okna
- Součást balení/dílu: včetně elektromotoru
- Konektor: 6PIN
Kódy produktů
- Kódy produktů: 9221FR, 9802617780
- Názvy modelů: Citroën C3 II, Citroën C3 II A51
Doporučení k montáži
Obecně/typicky pro tento typ dílu platí, že přesný postup výměny se může lišit podle konkrétního provedení vozu a dveří, ale základní princip montáže elektrického mechanismu stahování okna bývá obdobný.
1) Před montáží
- Zkontrolujte, zda nový použitý díl odpovídá původnímu kusem tvarem, uchycením a provedením konektoru 6PIN.
- Porovnejte stranu montáže – musí jít o levé přední dveře řidiče.
- Ověřte vizuální stav vodicích částí, lanek, uchycení a elektromotoru.
- Před instalací se doporučuje zkontrolovat, zda mechanismus není mechanicky zaseknutý nebo viditelně deformovaný.
2) Potřebné nářadí a materiál
- sada běžného ručního nářadí
- šroubováky a nástrčné klíče
- plastové páky na demontáž obložení
- čisticí prostředek na odstranění nečistot
- ochranné rukavice
- případně páska nebo pomůcka pro zajištění skla během práce
3) Postup montáže krok za krokem
- Odpojte napájení vozidla podle běžné servisní praxe, aby při práci na elektrické části nedošlo k nechtěné aktivaci.
- Demontujte vnitřní obložení dveří tak, aby byl přístup k mechanismu stahování okna.
- Opatrně odpojte elektrický konektor původního mechanismu.
- Zajistěte sklo v bezpečné poloze, aby během demontáže nespadlo nebo se nepoškodilo.
- Uvolněte upevnění starého mechanismu a případně oddělte sklo od držáků mechanismu, pokud to konstrukce vyžaduje.
- Vyjměte původní mechanismus i s elektromotorem z dveří.
- Porovnejte starý a nový díl vedle sebe, zejména uchycovací body, vedení mechanismu a typ konektoru.
- Vložte náhradní mechanismus do dveří a usaďte jej do správné polohy bez násilí.
- Postupně upevněte mechanismus do všech montážních bodů.
- Připojte sklo k mechanismu podle konstrukce původního řešení a zkontrolujte, že sedí rovně.
- Zapojte elektrický konektor elektromotoru.
- Před finálním složením dveří vyzkoušejte funkci stahování a vytahování okna v celém rozsahu pohybu.
- Pokud je chod plynulý a bez zadrhávání, namontujte zpět ochranné prvky a obložení dveří.
4) Kontroly po montáži a zkušební ověření funkce
- Zkontrolujte, zda se okno pohybuje plynule nahoru i dolů.
- Ověřte, že se mechanismus neozývá nadměrným hlukem, cvakáním nebo drhnutím.
- Prověřte, zda sklo správně dosedá a nevychyluje se při pohybu.
- Po kompletním složení dveří proveďte opakovanou funkční zkoušku ovladačem okna.
5) Nejčastější chyby při montáži + jak jim předejít
- Záměna strany dílu – vždy před montáží ověřte, že jde o levou přední stranu.
- Neporovnání konektoru – před usazením zkontrolujte, že konektor odpovídá provedení 6PIN.
- Nedostatečné zajištění skla – během práce může dojít k poškození skla nebo mechanismu.
- Montáž bez předběžné zkoušky – před nasazením obložení dveří vždy nejdříve ověřte funkčnost.
- Násilné usazení dílu – pokud mechanismus nesedí přirozeně do montážních bodů, znovu zkontrolujte polohu a shodu dílu.
Důvody, proč dochází k poničení dílu
- běžné opotřebení mechanismu a elektromotoru při dlouhodobém používání
- zvýšené namáhání při častém stahování a vytahování okna
- zadírání nebo odpor v pohybu skla, které nadměrně zatěžují mechanismus
- poškození lanek, vodicích částí nebo uchycení
- vlhkost a nečistoty uvnitř dveří, které mohou zhoršovat chod dílu
- elektrická závada v přívodu nebo konektoru, která může ovlivnit funkci elektromotoru
