Popis

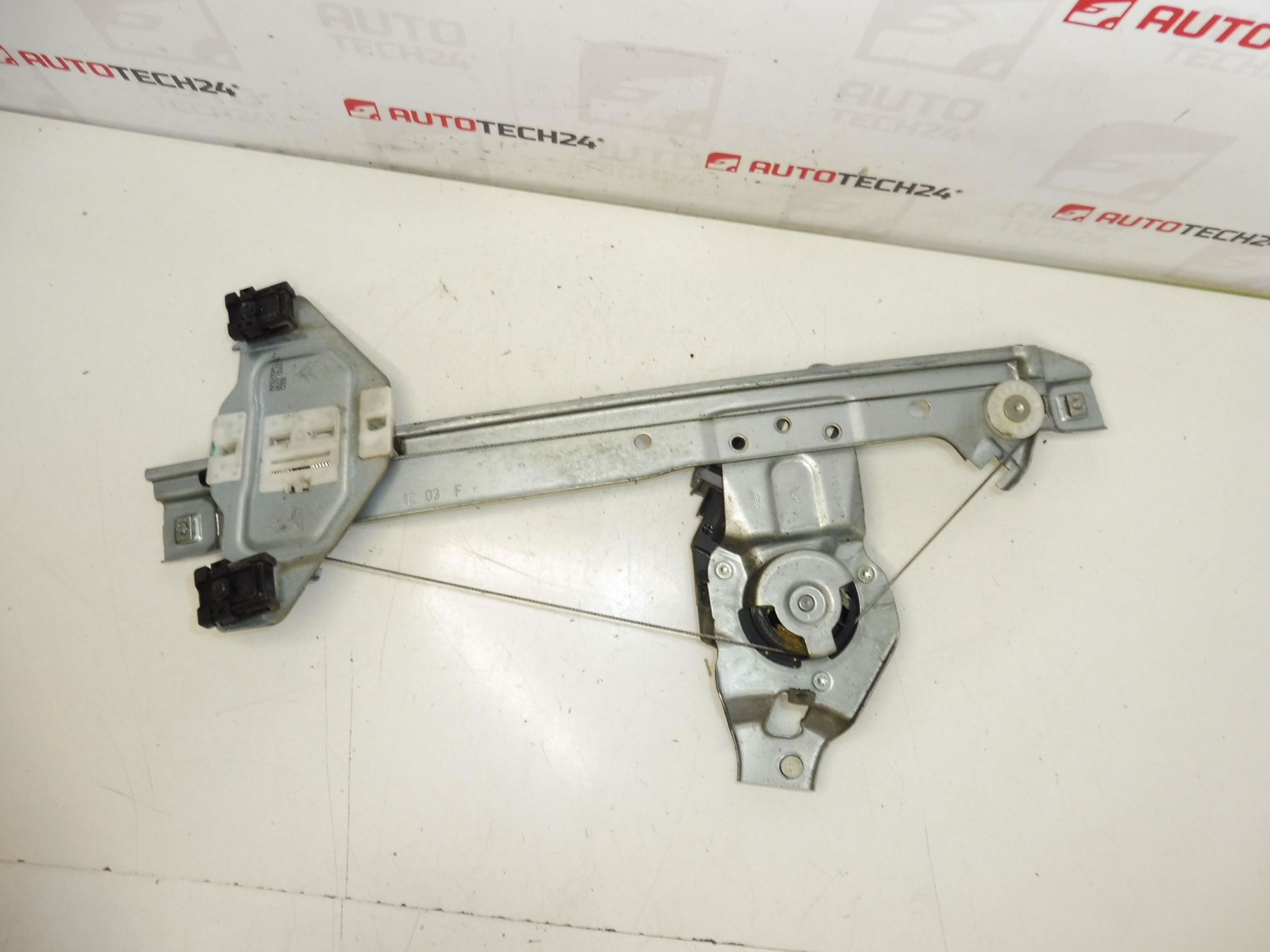

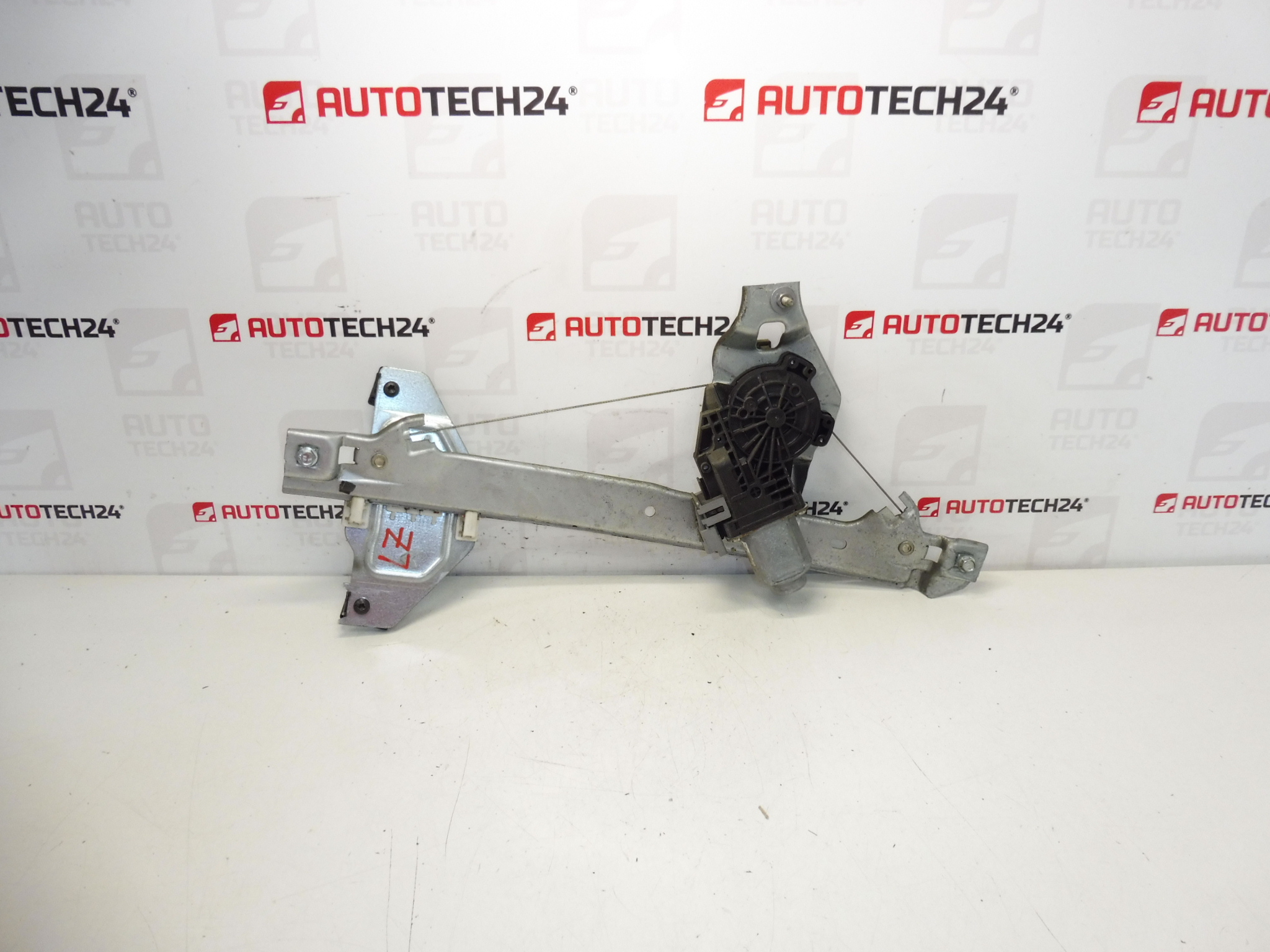

Mechanismus elektrického stahování levého zadního okna pro vozy Citroën C3 II A51
Strana – dveře za řidičem
Včetně elektromotoru
6PIN
Popis dílu
Tento použitý mechanismus levého zadního stahování okna je určen pro vozy Citroën C3 II A51. Jde o kompletní díl včetně elektromotoru, což usnadňuje výměnu původního nefunkčního nebo poškozeného mechanismu. Pro mnoho oprav je důležité i označení 6PIN, podle kterého lze díl snadněji porovnat s původně namontovaným kusem.
Stahovačka okna je klíčovou součástí komfortního ovládání bočního okna. Pokud se okno pohybuje trhaně, zůstává viset, nejde stáhnout nebo vytáhnout, případně je slyšet chod motoru bez pohybu skla, bývá právě tento mechanismus častou příčinou závady.
Díl je vhodný pro mechaniky i domácí kutily, kteří hledají originální použitý autodíl Citroën podle čísla dílu nebo konkrétního modelu vozu.
Technické informace
- Výrobce: Stellantis Citroën Peugeot
- Model: Citroën C3 II A51
- Další čísla: 9802619380
- Provedení: mechanismus elektrického stahování okna
- Strana: levé zadní dveře, za řidičem
- Součást balení: včetně elektromotoru
- Konektor: 6PIN
Kódy produktů
- Kódy produktů: 9223F9, 9802619380
- Názvy modelů: Citroën C3 II, Citroën C3 II A51
Doporučení k montáži
Obecně/typicky pro tento typ dílu platí, že přesný postup výměny se může lišit podle konkrétního provedení vozu a dveří, ale níže uvedený postup je běžnou praxí při výměně elektrické stahovačky okna s motorem.
1) Před montáží
- Zkontrolujte, zda nový díl odpovídá původnímu kusem tvarem, uchycením, polohou vedení a provedením konektoru 6PIN.
- Porovnejte, zda je díl určen pro levou zadní stranu.
- Prověřte stav vodicích částí, lanek, držáků a konektoru, zda nejsou mechanicky poškozené.
- Pokud je to možné, vizuálně porovnejte i polohu elektromotoru a montážních bodů se starým mechanismem.
2) Potřebné nářadí a materiál
- sada běžného ručního nářadí
- šroubováky a nástrčné klíče
- plastové páky na demontáž čalounění
- čisticí prostředek na odstranění nečistot
- ochranné rukavice
- vhodný prostředek pro lehké ošetření pohyblivých částí, pokud je to při montáži potřeba
3) Postup montáže krok za krokem
- Odpojte akumulátor a zajistěte vozidlo proti nechtěnému pohybu.
- Demontujte vnitřní obložení příslušných dveří tak, aby nedošlo k poškození čalounění, příchytek ani elektrických konektorů.
- Opatrně zpřístupněte prostor mechanismu stahování okna a zkontrolujte vedení kabeláže.
- Zajistěte sklo okna proti samovolnému pohybu, aby při demontáži původního mechanismu nedošlo k jeho poškození.
- Odpojte elektrický konektor elektromotoru původní stahovačky.
- Uvolněte upevnění starého mechanismu a opatrně jej vyjměte z prostoru dveří.
- Porovnejte demontovaný díl s novým kusem, zejména uchycení, vedení a typ konektoru.
- Usaďte nový mechanismus na své místo a dbejte na správné usazení všech montážních bodů.
- Připojte konektor elektromotoru a zkontrolujte, že kabeláž není nikde skřípnutá nebo v tahu.
- Připevněte zpět sklo k mechanismu, pokud bylo odpojeno, a ověřte jeho plynulý pohyb ve vodítkách.
- Před úplným složením dveří proveďte základní funkční zkoušku pohybu okna.
- Po ověření funkce namontujte zpět ochranné prvky a čalounění dveří.
4) Kontroly po montáži a zkušební jízda/ověření funkce
- Ověřte, že se okno pohybuje plynule v celém rozsahu.
- Zkontrolujte, zda mechanismus nevydává nestandardní zvuky, nepraská a nezadrhává.
- Prověřte správné dosednutí okna po zavření.
- Zkontrolujte, že po montáži nezůstaly uvolněné konektory, příchytky nebo části čalounění.
- Po krátké jízdě znovu ověřte, že se nic neuvolnilo a funkce stahování zůstává bez problémů.
5) Nejčastější chyby při montáži + jak jim předejít
- Záměna strany dílu – před montáží vždy znovu ověřte, že jde o levou zadní stranu.
- Neporovnání konektoru – zkontrolujte provedení 6PIN ještě před usazením mechanismu do dveří.
- Poškození čalounění nebo příchytek – používejte vhodné demontážní nástroje.
- Nedostatečné zajištění skla – při práci se sklem postupujte opatrně, aby nedošlo k jeho posunu nebo prasknutí.
- Skřípnutá kabeláž – před finálním složením dveří zkontrolujte vedení kabelů a volný pohyb mechanismu.
- Předčasné složení dveří bez testu – vždy nejprve ověřte funkčnost mechanismu, až poté dveře kompletně smontujte.
Důvody, proč dochází k poničení dílu
- běžné opotřebení mechanismu a pohyblivých částí při dlouhodobém používání
- nadměrné zatížení při zamrzlém nebo ztuženém okně
- poškození lanek, vodicích prvků nebo držáků skla
- vniknutí vlhkosti a nečistot do prostoru dveří
- závada elektromotoru nebo elektrického připojení
- neodborný předchozí zásah či nesprávná montáž
