Popis

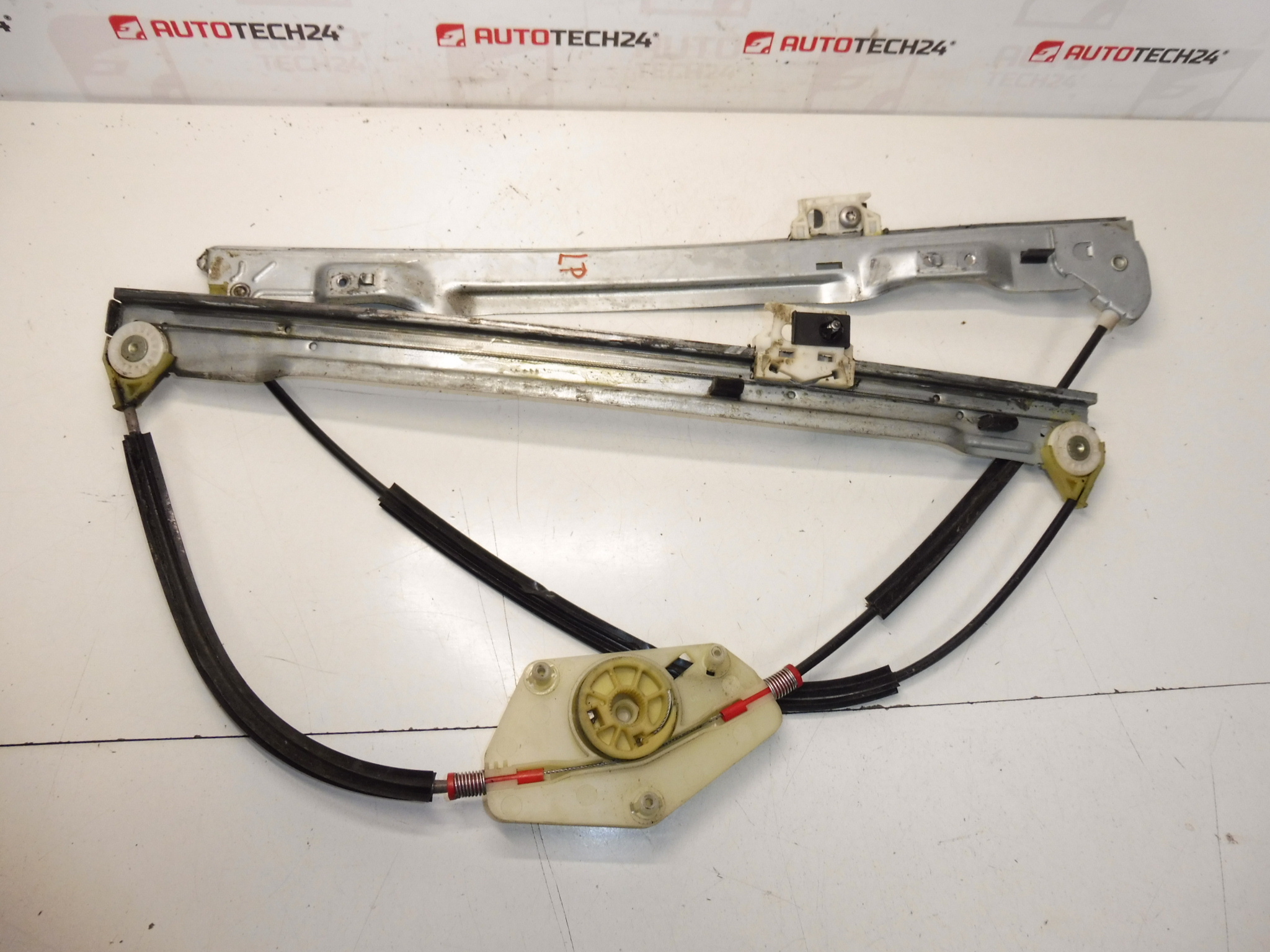

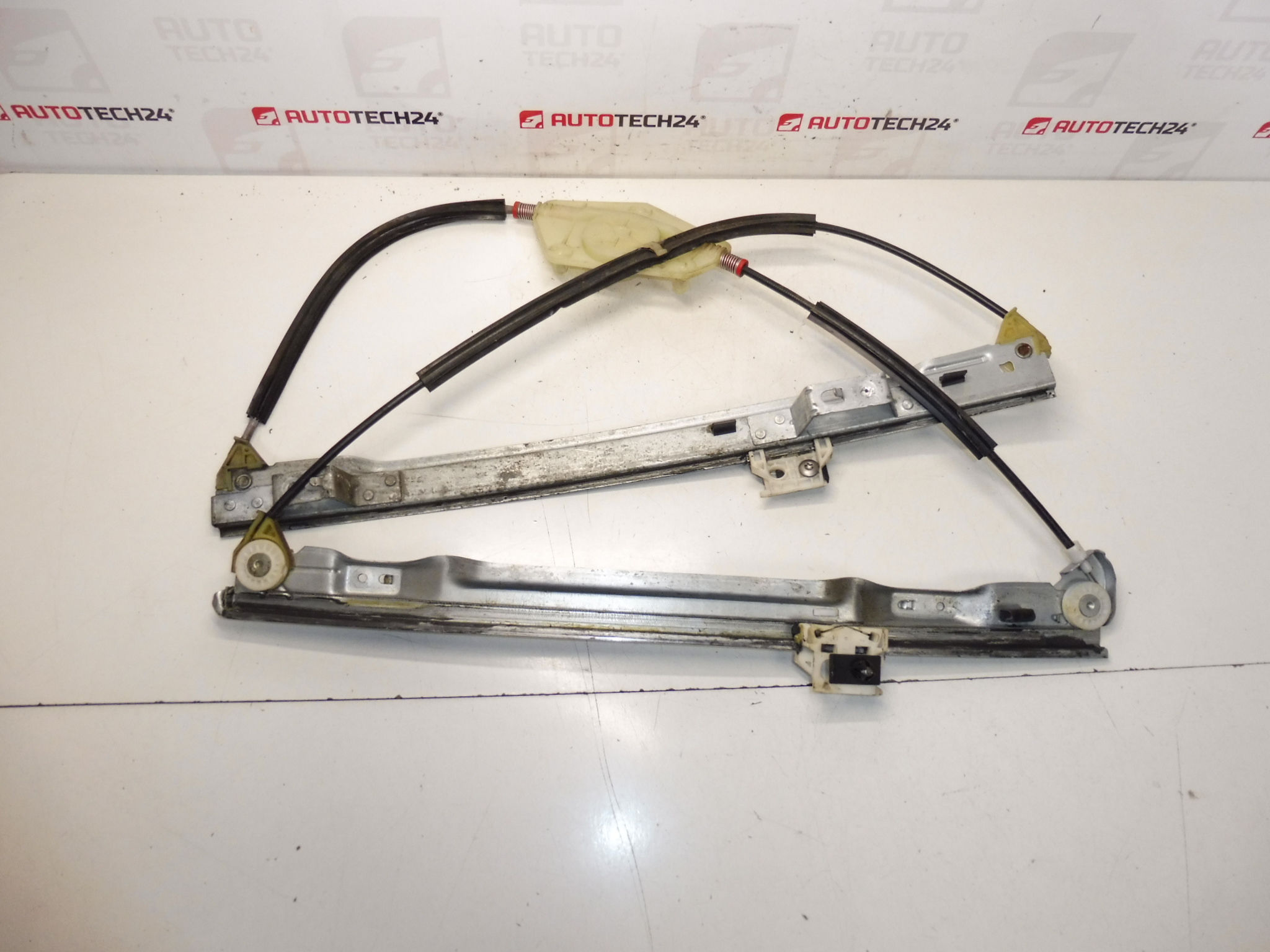

Mechanismus elektrického stahování levého předního okna pro vozy Citroën C4 Picasso i Grand
Strana řidiče
Popis dílu
Tento použitý mechanismus levého předního stahování okna je určen pro vozy Citroën C4 Picasso i Grand. Jde o důležitou součást elektrického ovládání okna na straně řidiče, která zajišťuje plynulý pohyb okna při otevírání a zavírání.
Díl je vhodný pro opravy, kdy původní stahovačka přestala správně fungovat, okno se zadrhává, sjíždí nakřivo nebo vůbec nereaguje. Při hledání správného dílu bývá rozhodující především produktové číslo 9221CV, případně 1675403980.
- použitý originální díl PSA / Stellantis
- pro elektrické stahování okna
- určeno pro levé přední okno
- strana řidiče
Technické informace
- Výrobce: Stellantis Citroën Peugeot
- Model: Citroën C4 Picasso, Citroën C4 Grand Picasso
- Další čísla: 9221CV, 1675403980
Kódy produktů
- Kódy produktů: 9221CV, 1675403980
- Názvy modelů: Citroën C4 PICASSO
Doporučení k montáži
Obecně/typicky pro mechanismus elektrického stahování okna platí, že přesný postup výměny se může lišit podle konkrétního provedení vozu a dveří. Před montáží je proto vždy vhodné porovnat nový a původní díl a postupovat opatrně, aby nedošlo k poškození výplně dveří, kabeláže nebo samotného skla.
1) Před montáží
- zkontrolujte, zda se shoduje strana dílu a provedení uchycení
- porovnejte konektory, vedení mechanismu, upevňovací body a celkový tvar se starým kusem
- ověřte, zda mechanismus není mechanicky poškozený a zda se pohyblivé části volně pohybují
- pokud je ve dveřích poškozené i vedení okna nebo uchycení skla, řešte závadu současně
2) Potřebné nářadí a materiál
- běžná sada ručního nářadí
- šroubováky a nástroje na demontáž obložení
- ráčna s vhodnými nástavci
- čistící prostředek a hadřík
- ochranné rukavice
3) Postup montáže krok za krokem
- Odpojte akumulátor a připravte si bezpečný přístup k výplni dveří.
- Demontujte obložení dveří a opatrně uvolněte všechny krycí a upevňovací prvky.
- Odpojte příslušné elektrické konektory a získejte přístup k mechanismu stahování okna.
- Zajistěte sklo proti samovolnému pohybu, aby při demontáži nespadlo nebo se nepoškodilo.
- Uvolněte uchycení skla k mechanismu a následně demontujte původní stahovačku.
- Porovnejte starý a nový díl, zejména vedení, úchyty a připojení.
- Usaďte použitý mechanismus na místo a upevněte jej do původních montážních bodů.
- Připojte sklo k mechanismu a zkontrolujte, zda sedí správně v drahách a nikde nedrhne.
- Zapojte elektrické připojení a před kompletním složením vyzkoušejte základní funkci pohybu okna.
- Pokud je pohyb plynulý a bez zasekávání, vraťte zpět ochranné prvky a obložení dveří.
- Po finálním složení znovu ověřte chod okna v celém rozsahu.
4) Kontroly po montáži a zkušební jízda/ověření funkce
- zkontrolujte, zda okno vyjíždí a sjíždí plynule bez neobvyklých zvuků
- ověřte, že se sklo nepřeklápí, nedrhne a správně dosedá
- zkontrolujte funkci ovládání ze spínače
- po krátké jízdě ověřte, že se neobjevují vibrace dveřní výplně nebo zvuky od uvolněných částí
5) Nejčastější chyby při montáži + jak jim předejít
- záměna pravé a levé strany – vždy kontrolujte orientaci dílu před montáží
- neporovnání uchycení se starým dílem – před usazením ověřte všechny montážní body
- nezajištěné sklo při demontáži – sklo musí být po celou dobu bezpečně fixováno
- poškození čalounění nebo konektorů – používejte vhodné demontážní nástroje a postupujte bez nadměrné síly
- předčasné složení dveří bez testu – funkci mechanismu vždy ověřte ještě před finálním sestavením
Důvody, proč dochází k poničení dílu
- běžné opotřebení mechanických částí při každodenním používání
- zvýšené namáhání při častém stahování a vytahování okna
- zadření nebo odpor ve vedení skla
- poškození lanek nebo vodicích částí mechanismu
- vniknutí vlhkosti a nečistot do prostoru dveří
- násilné dovírání nebo provoz při již poškozeném chodu okna
