Popis

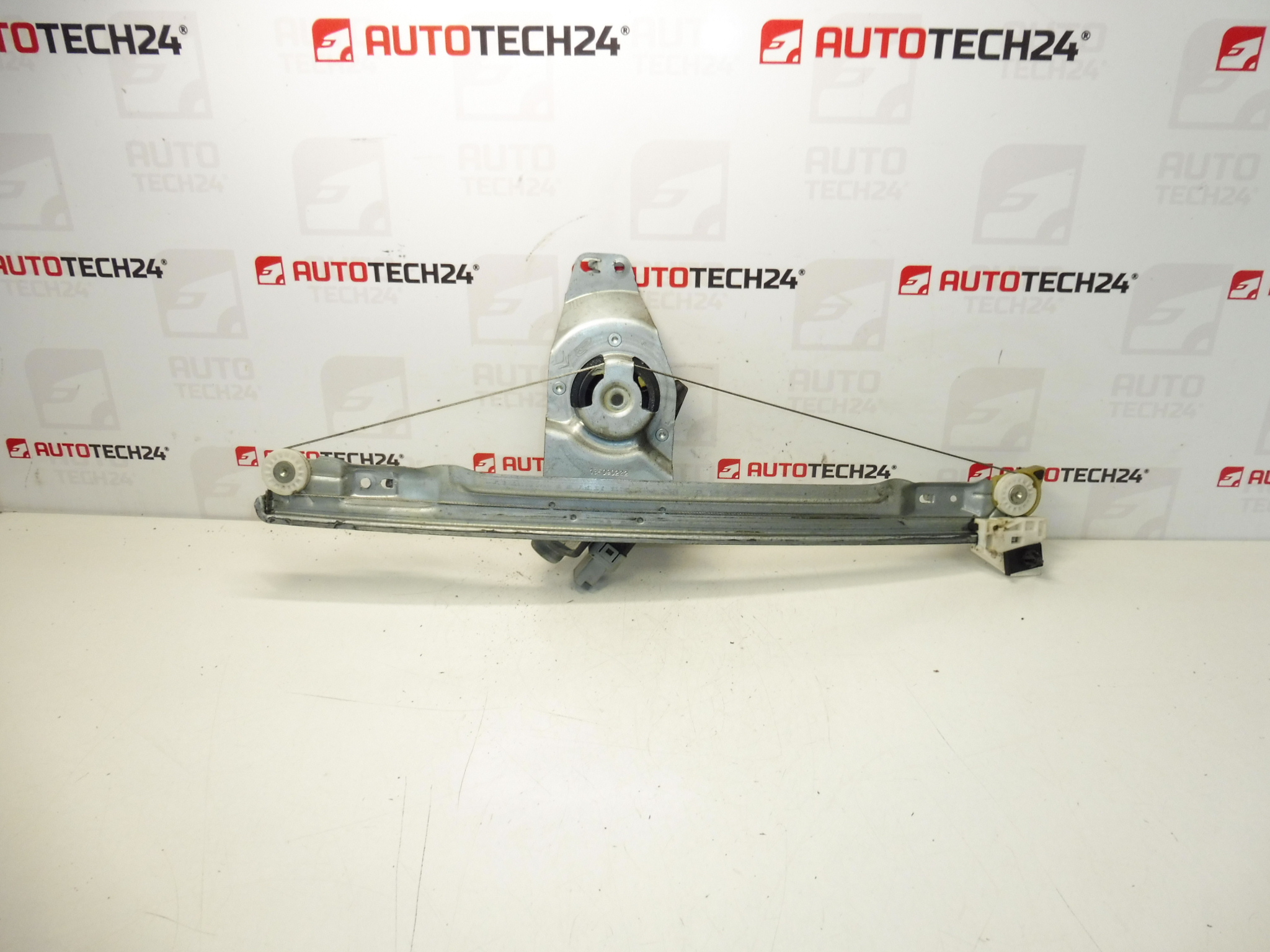

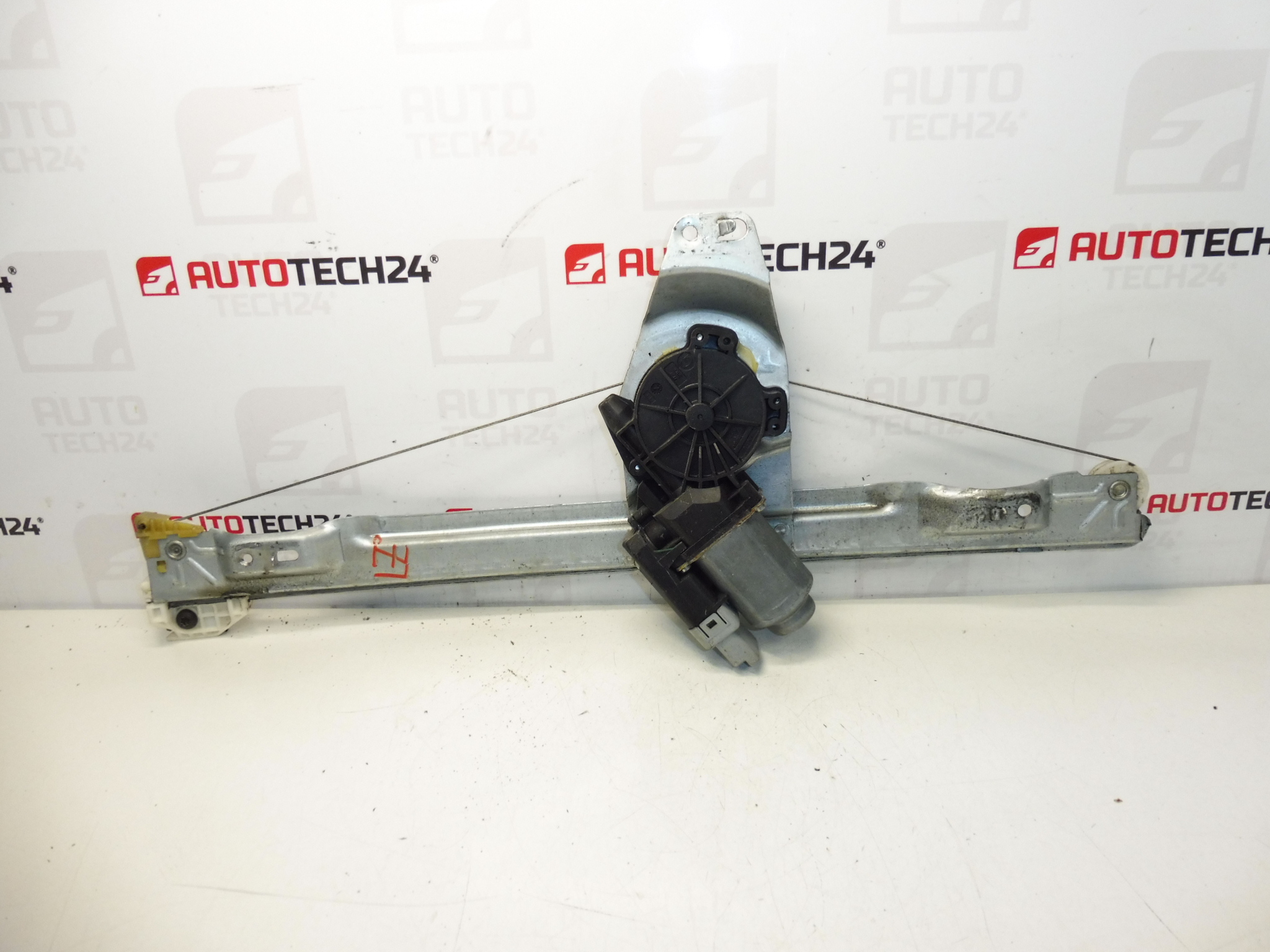

Mechanismus elektrického stahování levého zadního okna pro vozy Citroën C4 Picasso i Grand
S elektromotorem
Strana za řidičem
Popis dílu
Tento použitý mechanismus stahování okna je určen pro levé zadní okno a dodává se včetně elektromotoru. Jde o díl pro vozy Citroën C4 Picasso i Grand, který je vyhledávaný zejména podle označení 9223C1. Pro opravu nefunkčního nebo zadrhávajícího se stahování okna představuje praktické řešení bez nutnosti shánět jednotlivé části samostatně.
Mechanismus stahovačky okna je důležitý pro plynulý pohyb skla při otevírání a zavírání. Pokud původní díl přestane správně fungovat, bývá běžným projevem pomalý chod, nepravidelný pohyb okna, zasekávání nebo úplná nefunkčnost. Díky tomu, že je součástí také elektromotor, je výměna celku zpravidla jednodušší a rychlejší.
Technické informace
- Výrobce: Stellantis Citroën Peugeot
- Model: Citroën C4 Picasso, Citroën C4 Picasso Grand
- Další čísla: 9223C1
Kódy produktů
Kódy produktů: 9223C1
- Citroën C4 PICASSO
Doporučení k montáži
Obecně/typicky pro mechanismus elektrického stahování okna platí, že přesný postup výměny se může lišit podle konkrétního provedení vozu a dveří. Před samotnou montáží je vhodné porovnat použitý díl se starým kusem a ověřit shodu uchycení, konektorů, tvaru mechanismu i orientace pro správnou stranu.
1) Před montáží
- Zkontrolujte, zda není mechanismus viditelně poškozený, ohnutý nebo znečištěný.
- Porovnejte levou zadní stranu, uchycovací body a provedení elektromotoru se starým dílem.
- Prověřte stav kabeláže, konektoru a vodicích částí.
- Pokud ve dveřích zůstalo sklo, zajistěte jej proti samovolnému pohybu.
2) Potřebné nářadí a materiál
- Běžná sada ručního nářadí
- Nářadí pro demontáž výplní interiéru
- Vhodné šroubováky a hlavice
- Čisticí prostředek na odstranění nečistot
- Ochranné rukavice a případně svítilna
3) Postup montáže krok za krokem
- Odpojte napájení vozidla způsobem obvyklým pro práci na elektrických součástech.
- Demontujte vnitřní obložení dveří a opatrně uvolněte přístup k mechanismu stahování.
- Zajistěte sklo v bezpečné poloze, aby při demontáži nespadlo.
- Odpojte elektrický konektor elektromotoru stahovačky.
- Uvolněte upevnění původního mechanismu a odpojte jej od skla, pokud to konstrukce vyžaduje.
- Vyjměte starý mechanismus z dveří tak, abyste nepoškodili kabeláž nebo vodicí části.
- Vyčistěte montážní prostor a zkontrolujte stav uchycení, vedení skla a okolních částí.
- Vložte nový mechanismus na místo a nejprve jej usaďte bez konečného dotažení.
- Připojte mechanismus ke sklu a zkontrolujte, že vše dosedá bez pnutí.
- Připojte elektrický konektor elektromotoru.
- Postupně upevněte mechanismus v montážních bodech a znovu ověřte správnou polohu.
- Před kompletním složením dveří vyzkoušejte základní funkci pohybu okna.
- Po ověření správné funkce namontujte zpět výplň dveří a všechny demontované části.
4) Kontroly po montáži a zkušební jízda/ověření funkce
- Ověřte plynulý pohyb okna v celém rozsahu bez zadrhávání.
- Zkontrolujte, zda okno správně dosedá a nevychyluje se při pohybu.
- Prověřte, že elektromotor pracuje bez neobvyklých zvuků.
- Po opětovném složení dveří vyzkoušejte funkci ještě několikrát po sobě.
5) Nejčastější chyby při montáži + jak jim předejít
- Záměna strany dílu – před montáží vždy porovnejte orientaci mechanismu.
- Nedostatečné zajištění skla – hrozí poškození skla nebo mechanismu při práci.
- Křivé usazení mechanismu – může způsobit zadrhávání a nerovnoměrný chod.
- Přehlédnutí poškozeného konektoru nebo kabeláže – i správný díl pak nemusí fungovat.
- Složení dveří bez předchozí zkoušky – doporučuje se vždy nejprve ověřit funkčnost.
Důvody, proč dochází k poničení dílu
- Opotřebení mechanismu při dlouhodobém používání.
- Zvýšený odpor při pohybu skla v důsledku nečistot nebo zanesených vedení.
- Přetěžování elektromotoru při zadrhávání okna.
- Vniknutí vlhkosti do dveří a následná koroze nebo zhoršení chodu mechanických částí.
- Poškození po předchozí neodborné demontáži nebo montáži.
- Nárazové zatížení, například při pokusu zavřít okno při mechanickém odporu.
